Klimapanel
Breitbandige Schallabsorption, Heizung und taupunktunabhängige Kühlung. Für Räume, die eigene Beleuchtung haben oder brauchen. Vorgefertigt, keine planmäßige Wartung.
Konfiguration im interpanel-System
Eine von drei Konfigurationen im interpanel-Deckensystem. Gemeinsame Maße, gemeinsame Anschlusslogik, gemeinsames Deckenbild. Zur Systemübersicht →
Licht
Heizen
Kühlen
Akustik Funktionen
Im interpanel-System übernimmt das Klimapanel die Zone, in der zusätzliche Heiz- und Kühlleistung sowie Akustik gebraucht werden, aber kein integriertes Licht. Typisch in Großraumbüros, tiefen Mietflächen, Randzonen, Fluren und Räumen mit separater Lichtplanung.
Klimaleuchte und Klimapanel teilen Maße, Anschlusslogik und Deckenbild. So entstehen einheitliche Deckenflächen, in denen Licht- und Klima-Zonen frei kombiniert werden können.
01 Kühlen

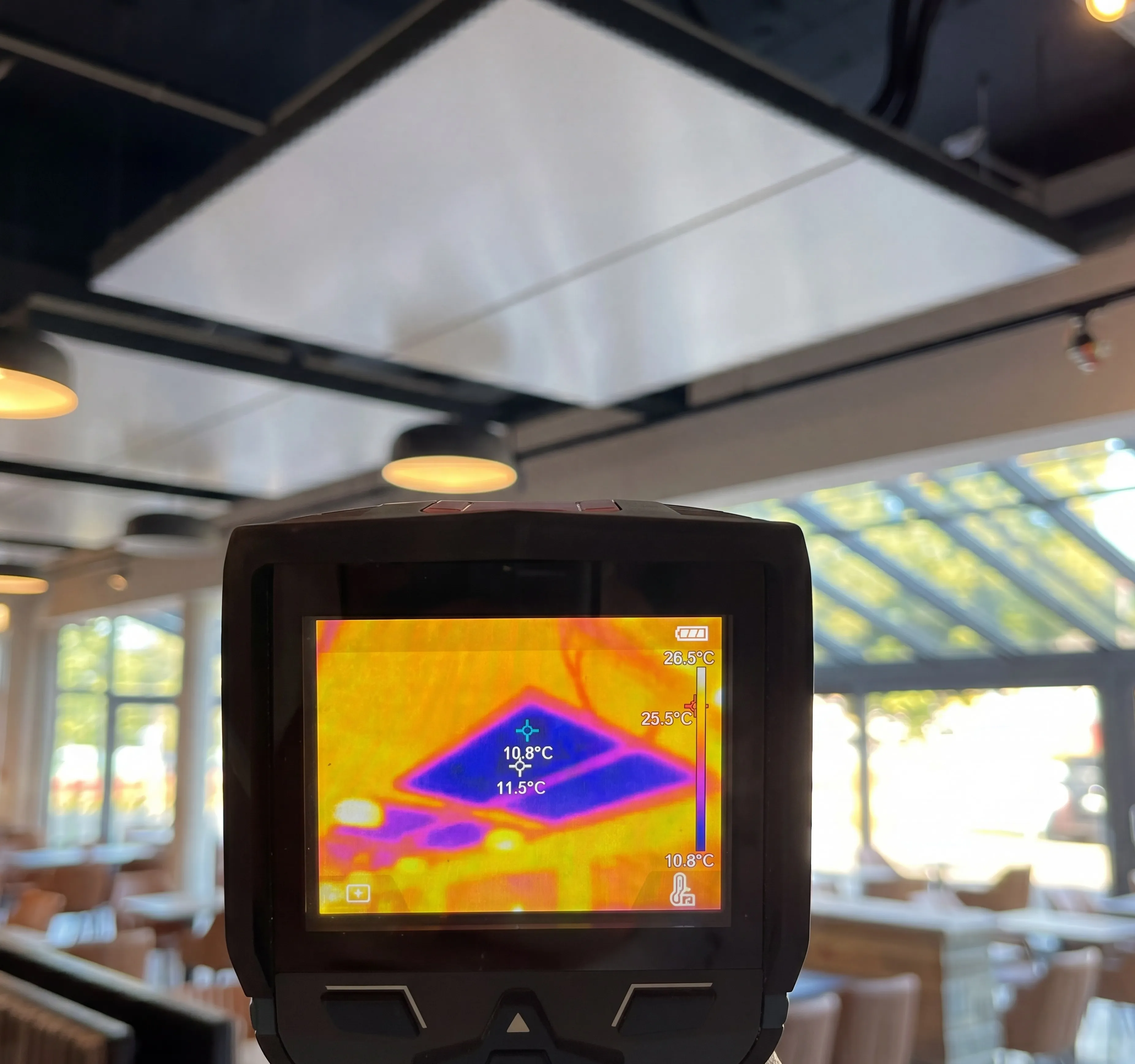

Rund 107 W/m² spezifische Kühlleistung pro Panel-Fläche nach DIN EN 14240, am Auslegungspunkt 8/12 °C bei 26 °C Raum. Taupunktunabhängig auch bei offenen Fenstern und hoher Luftfeuchtigkeit. Konventionelle Kühldecken erreichen nach DIN EN 14240 nominal rund 72 W/m²; im realen Sommerbetrieb müssen sie zum Schutz vor Kondensat bei hoher Raumfeuchte abregeln, während das Klimapanel taupunktunabhängig weiterkühlt.
Rund zwei Drittel der Kühlleistung bereits bei 21 °C Raumtemperatur verfügbar
02 Heizen

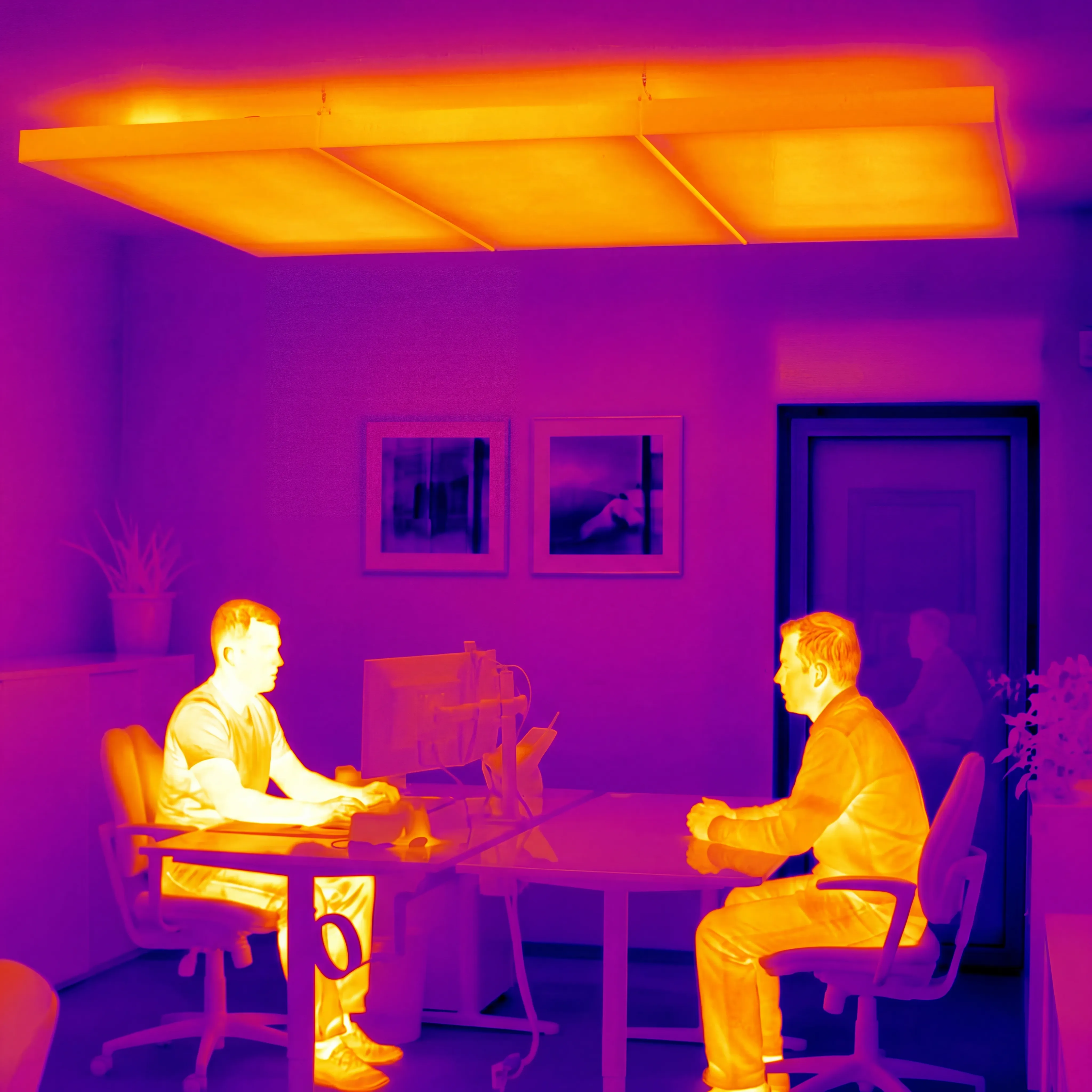

Ca. 184 W Heizleistung pro Klimapanel bei 40 °C Vorlauf und 35 °C Rücklauf, das sind rund 80 W/m² Heizfläche nach DIN EN 14037-5:2016. Wärmeaustausch überwiegend über Infrarotstrahlung, lautlos, zugluftfrei, ohne Staubverwirbelung. Komfortkriterien nach DIN EN ISO 7730 eingehalten.
03 Akustik
Schallabsorptionsgrad αw ≈ 0,85. Akustischer Breitbandabsorber. Kombination aus porösem Absorber und Folienabsorption der Polymermembran. Geprüft als Einzelsegel und im Verbund nach DIN EN ISO 354.
Konstruktion
Die hochwärmeleitende Materialkombination überträgt die Heiz-, Kühlleistung mit deutlich weniger Materialeinsatz und effizienter als ein reines Kapillarrohr-Kühlregister. Die geringe thermische Masse und schnelle Reaktionszeit: von 10 bis 14 °C Oberflächentemperatur sind in unter 2 Minuten erreichbar.
Leistungswerte
Kühl- und Heizleistung nach DIN EN 14240 und DIN EN 14037, Schallabsorption nach DIN EN ISO 354. Die Diagramme stammen aus den Prüfberichten unabhängiger Institute.
| ΔT [K] | Kühlleistung · DIN EN 14240 | Heizleistung · DIN EN 14037-5:2016 | ||
|---|---|---|---|---|
| W/m² | W pro Panel | W/m² | W pro Panel | |
| 25 | 174,2 | 331 | 117,9 | 271 |
| 24 | 166,5 | 316 | 112,7 | 259 |
| 23 | 158,9 | 302 | 107,6 | 247 |
| 22 | 151,4 | 288 | 102,5 | 236 |
| 21 | 143,9 | 273 | 97,4 | 224 |
| 20 | 136,4 | 259 | 92,3 | 212 |
| 19 | 128,9 | 245 | 87,3 | 201 |
| 18 | 121,5 | 231 | 82,3 | 189 |
| 17 | 114,1 | 217 | 77,3 | 178 |
| 16 | 106,8 | 203 | 72,3 | 166 |
| 15 | 99,5 | 189 | 67,4 | 155 |
| 14 | 92,2 | 175 | 62,5 | 144 |
| 13 | 85,0 | 162 | 57,6 | 132 |
| 12 | 80,0 | 152 | 52,8 | 121 |
| 11 | 72,8 | 138 | 48,0 | 110 |
| 10 | 65,7 | 125 | 43,2 | 99 |
| 9 | 58,6 | 111 | 38,5 | 89 |
| 8 | 51,6 | 98 | 33,9 | 78 |
| 7 | 44,7 | 85 | 29,2 | 67 |
| 6 | 37,8 | 72 | 24,7 | 57 |
| 5 | 31,0 | 59 | 20,2 | 46 |
| 4 | 24,4 | 46 | 15,8 | 36 |
| 3 | 17,9 | 34 | 11,6 | 27 |
| 2 | 11,5 | 22 | 7,4 | 17 |
| 1 | 5,4 | 10 | 3,5 | 8 |
| 0 | 0,0 | 0 | 0,0 | 0 |
Kennlinien: Qcool = 5,1001 · ΔT1,0969 (ΔT ≥ 13 K) bzw. 5,4487 · ΔT1,018 (ΔT < 13 K). Qheat = 3,473 · ΔT1,095. Quelle: offizielle Leistungsdatentabelle interpanel (TD_18).
DIN EN 14240 / DIN EN 14037-5:2016
Kühl- und Heizleistung
Spezifische Leistung pro m² Panel-Fläche über die Temperaturdifferenz ΔT zwischen mittlerer Wassertemperatur und Raum. Wärmeaustausch überwiegend über Infrarotstrahlung, lautlos und zugluftfrei.
Auslegungspunkt Kühlung 8/12 °C bei 26 °C Raum (ΔT = 16 K): rund 107 W/m² nach DIN EN 14240. Auslegungspunkt Heizung 40/35 °C bei 20 °C Raum (ΔT = 17,5 K): rund 80 W/m² Heizfläche.
| Frequenz [Hz] | Einzelfeld A_obj [m²] | Dreierfeld A_obj [m²] | Sechserfeld A_obj [m²] |
|---|---|---|---|
| 100 | 1 | 2,1 | 3,9 |
| 125 | 0,8 | 2,3 | 4 |
| 160 | 1 | 3,6 | 7,1 |
| 200 | 1,3 | 4,1 | 7,7 |
| 250 | 1,2 | 4,1 | 7,7 |
| 315 | 1,3 | 4,3 | 7,5 |
| 400 | 1,5 | 4,3 | 6,8 |
| 500 | 2,4 | 4,3 | 6,5 |
| 630 | 2,4 | 4,4 | 6,7 |
| 800 | 2,2 | 5,2 | 8,1 |
| 1000 | 2,4 | 5,1 | 8,5 |
| 1250 | 2,3 | 4,9 | 8,2 |
| 1600 | 2,4 | 5,6 | 9,7 |
| 2000 | 2,7 | 4,3 | 7,1 |
| 2500 | 2,2 | 3,9 | 6,6 |
| 3150 | 2,2 | 3,9 | 6,6 |
| 4000 | 2 | 3,7 | 6,1 |
| 5000 | 1,8 | 3,3 | 5,8 |
Äquivalente Schallabsorptionsfläche A_obj in m², gemessen nach DIN EN ISO 354. Bewerteter Schallabsorptionsgrad αw 0,85, Absorptionsklasse A nach DIN EN ISO 11654. Quelle: produktspezifischer Prüfbericht (interpanel TD_30 / TD_31).
DIN EN ISO 354
Schallabsorption
Äquivalente Schallabsorptionsfläche A_obj über Frequenz, gemessen als Einzelfeld, Dreierfeld und Sechserfeld. Wirksamkeit durch Kombination aus porösem Absorber und Folienabsorption der Polymermembran. αw ≈ 0,85, Absorptionsklasse A.
Spezifikation

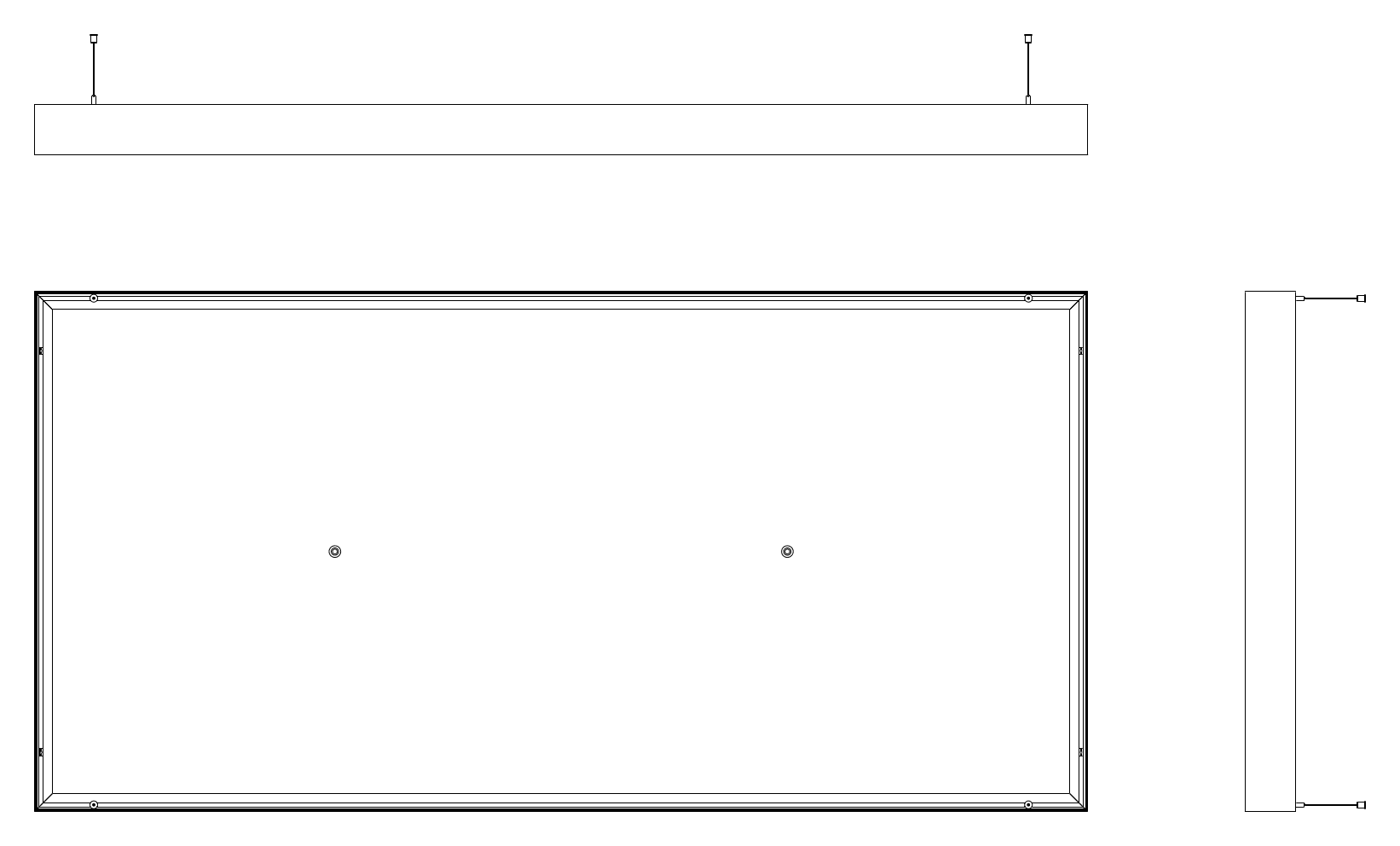

| Format mit Blende, Einzelsegel | 2.163 × 1.068 × 100 mm (mit Akustikauflage 150 mm) |
| Format ohne Blende, Einzelsegel | 2.159 × 1.064 × 100 mm |
| Abhanghöhe | ab 200 mm Gesamthöhe, Sondervariante 0 mm (direkt an Rohdecke mit seitlichem hydraulischem Abgang) |
| Material | Aluminium, gepulvert in RAL 7021, Farbanpassung durch wechselbare Blende |
| Gewicht | ca. 9 kg/m² Panelfläche, ca. 21 kg pro Klimapanel |
| Anschluss Hydraulik | System-Steckkupplung, Medium: Wasser |
| Anschluss Elektro | Nicht erforderlich (kein Licht) |
| Aktive Kühlfläche | ca. 1,9 m² pro Klimapanel |
| Aktive Heizfläche | ca. 2,3 m² pro Klimapanel |
| Kühlleistung | 107 W/m² Panel-Fläche → 203 W pro Klimapanel bei 8/12 °C, 26 °C Raum (DIN EN 14240) |
| Heizleistung | ca. 184 W pro Klimapanel bei 40/35 °C (DIN EN 14037-5:2016) |
| Vorlauftemperatur Kühlung | ab 6 °C, typisch 8 bis 12 °C |
| Vorlauftemperatur Heizung | typisch 28 bis 40 °C, max. 50 °C |
| Schallabsorptionsgrad | αw ≈ 0,85 (Breitbandabsorber) |
| Brandschutz | B s2 d0 (DIN EN 13501-1) |
| Steuerung | Modbus, KNX, COM1, Thermostat (zentral oder Einzelraum); Steuerung von interpanel optional im Lieferumfang enthalten |
Alle Leistungswerte geprüft durch unabhängige Institute. Kühlleistung nach DIN EN 14240, Heizleistung nach DIN EN 14037, Akustik nach DIN EN ISO 354, Brandschutz nach DIN EN 13501-1, VOC-Klassifizierung A+.
Komponenten und Zubehör
Hydraulik, Lichtsteuerung, Akustikauflage, Blende und projektspezifische Zusatzbauteile sind im Panel integriert oder lassen sich werkzeuglos austauschen. Was im Panel steckt und welche Optionen für die Integration in das Projekt verfügbar sind.

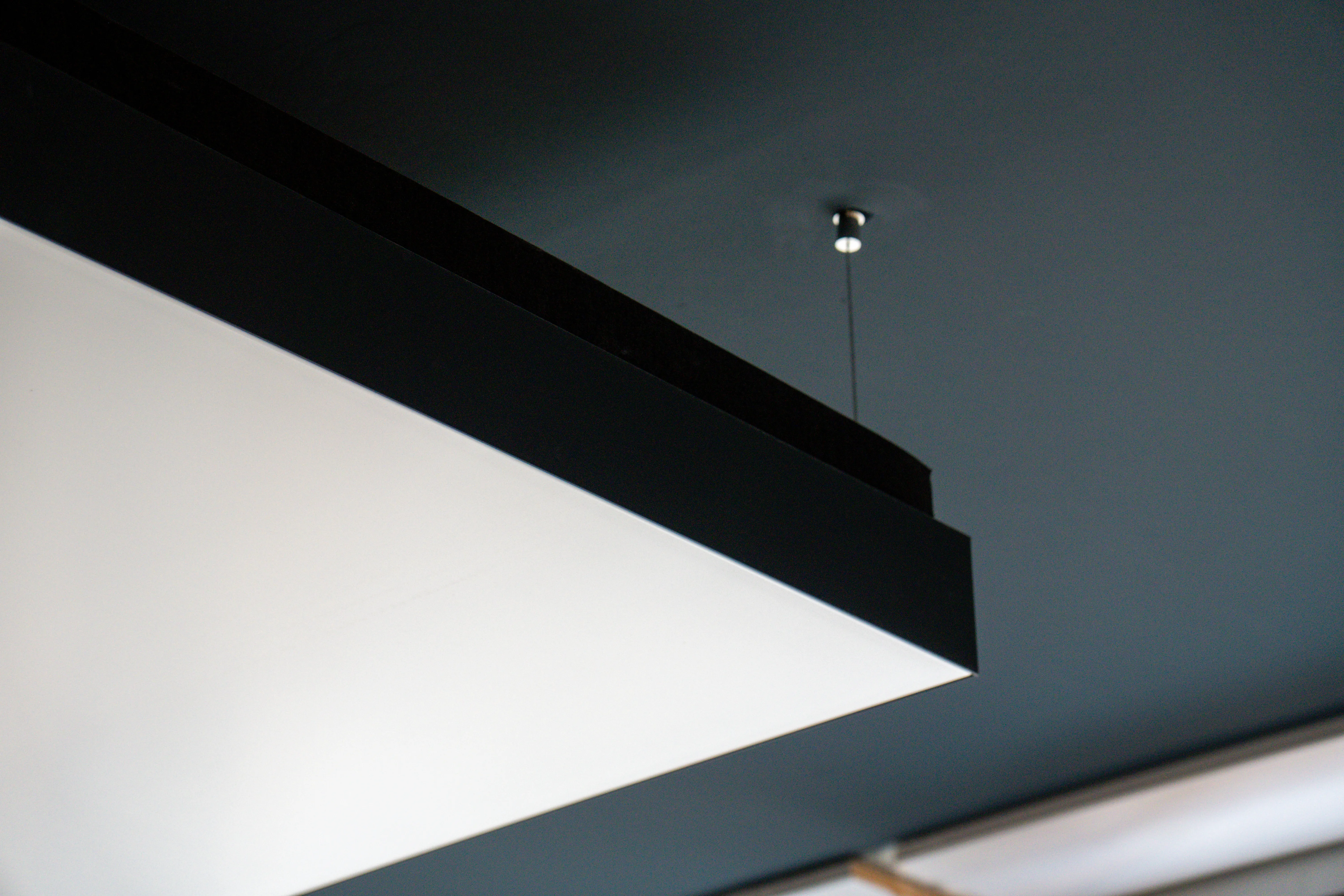

Das Grundrahmenprofil des Deckensegels ist in RAL 7021 gepulvert. Um dieses kann eine farblich individuelle Blende werkzeuglos gesetzt werden.
Anschlussfertige Steckkupplung, sauerstoffdiffusionsoffen, Vorlauf flexibel von 6 °C (Kühlung) bis 40 °C (Heizung).
Breitbandabsorber, geprüft nach DIN EN ISO 354. Auflage und Polymermembran sind tauschbar.

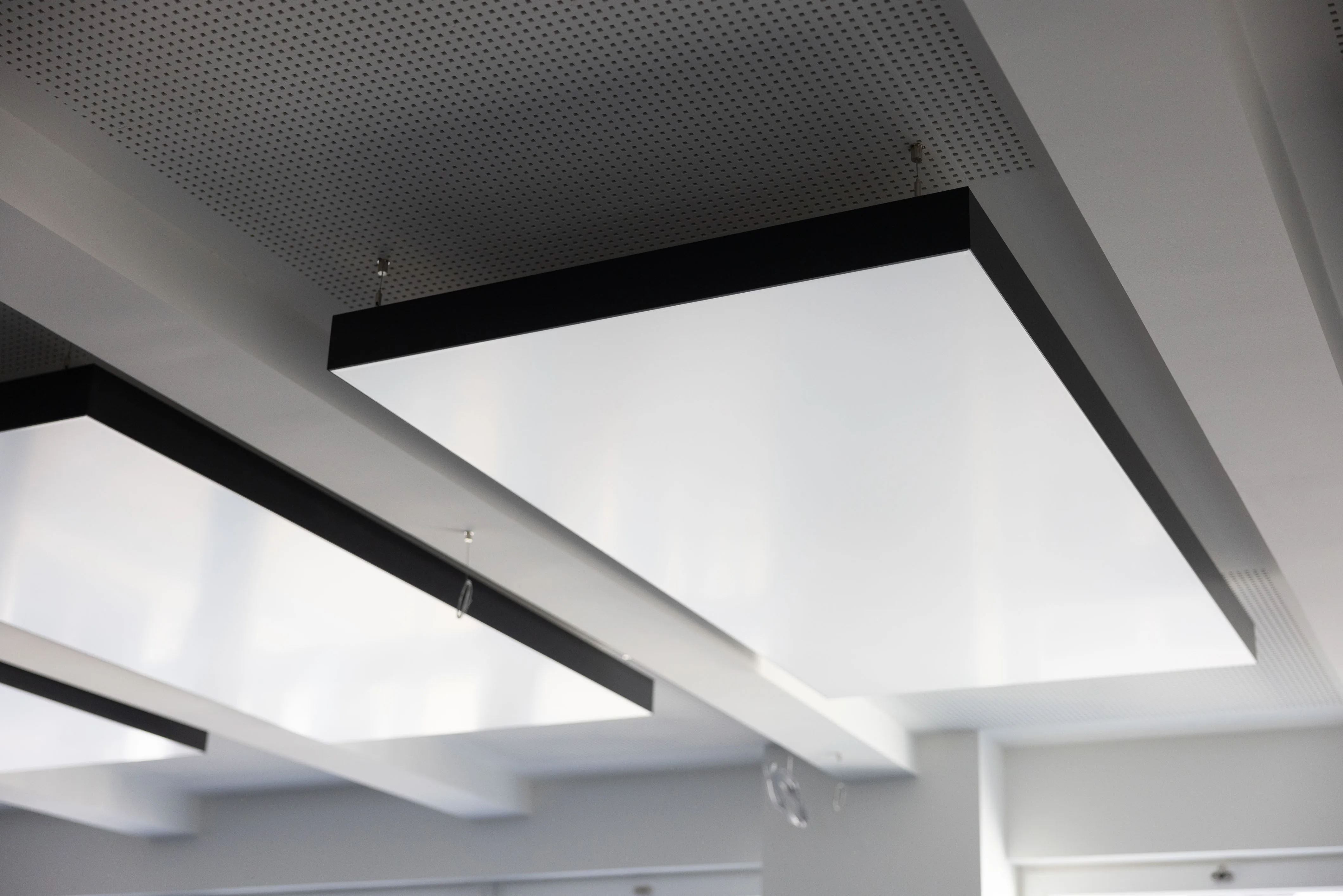

Werkzeuglos tauschbare Blende als Übergang vom Deckensegel in Rasterdecken oder geschlossene Deckenflächen. Standard- und Sonderfarben für die Anpassung an das Deckenbild.
Sprinkler, Lüftungsauslässe, Linearleuchten, Notleuchten und Sensorik lassen sich projektspezifisch im Segel integrieren.
Installation

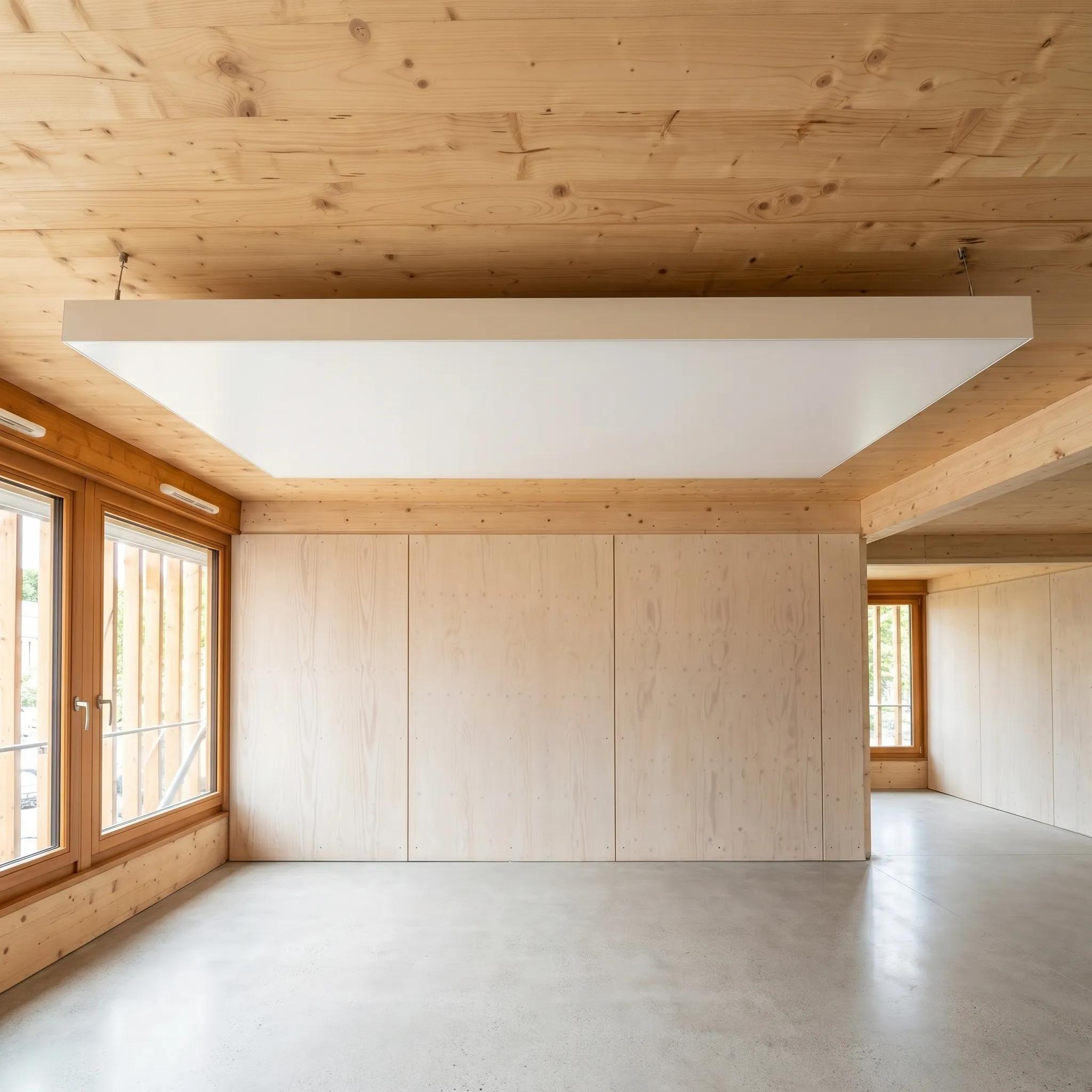

Frei hängend, mit und ohne Deckenhohlraum. Optimale akustische Wirkung durch beidseitige Abstrahlung.
Kein Abstand zur Raumdecke. Anschlüsse im Deckenhohlraum. Für Räume mit geringer Deckenhöhe.
Eingesetzt in bestehende Rasterdeckensysteme. Anschlüsse im Deckenhohlraum. Ideal für Bestandssanierungen.
Detail zum Rasterdeckeneinbau

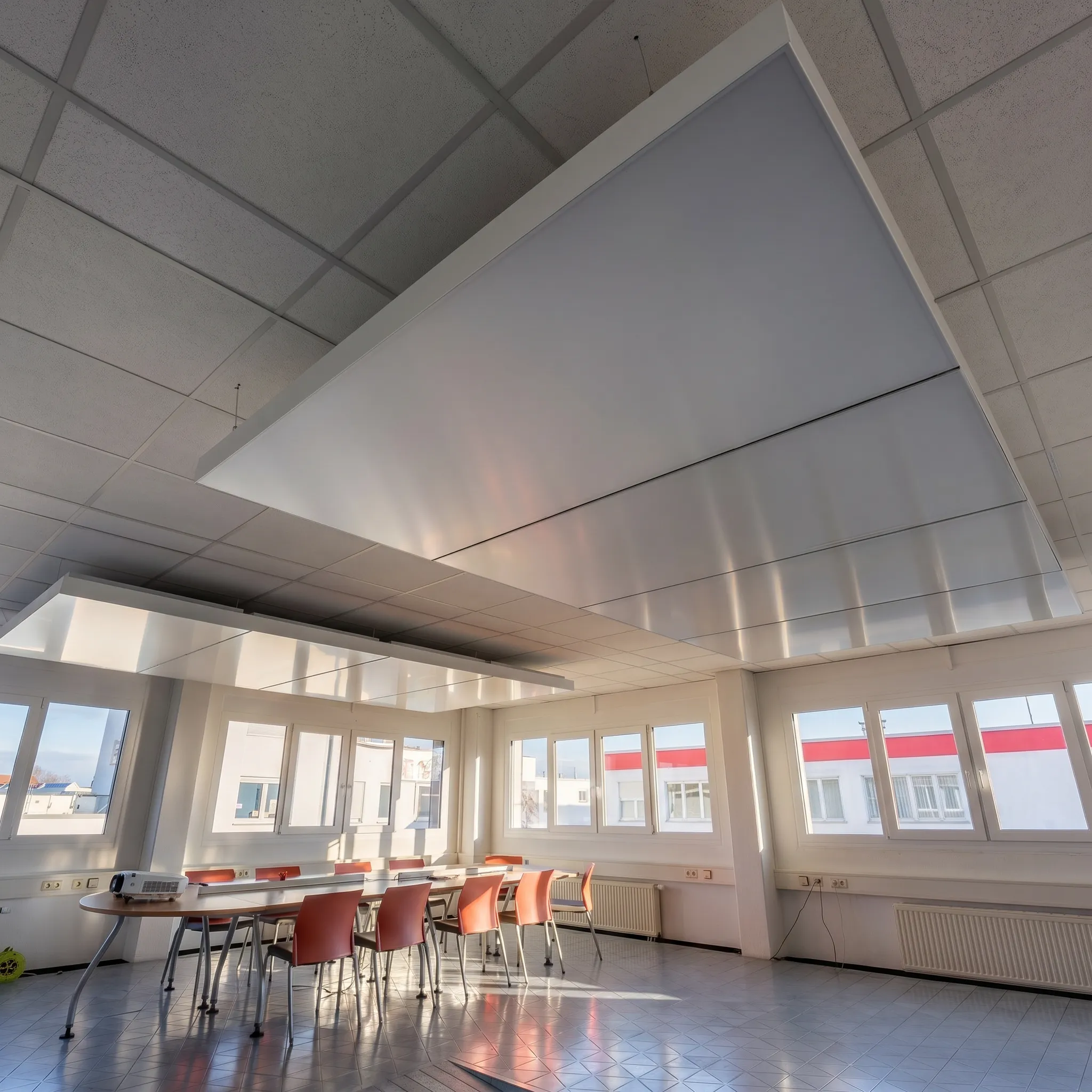

Beim Einbau eines Deckensegels in eine bestehende Rasterdecke wird der Übergang über eine werkzeuglos tauschbare Blende ausgeführt. So bleibt das Deckenbild einheitlich, ohne sichtbare Schnittstelle zwischen Segel und Rasterfläche.
Da kein elektrischer Anschluss für Beleuchtung erforderlich ist, reduziert sich die Installation auf den hydraulischen Anschluss. Trockener Einbau, ohne Staub, ohne Schweiß- oder Lötarbeiten.
Einsatz

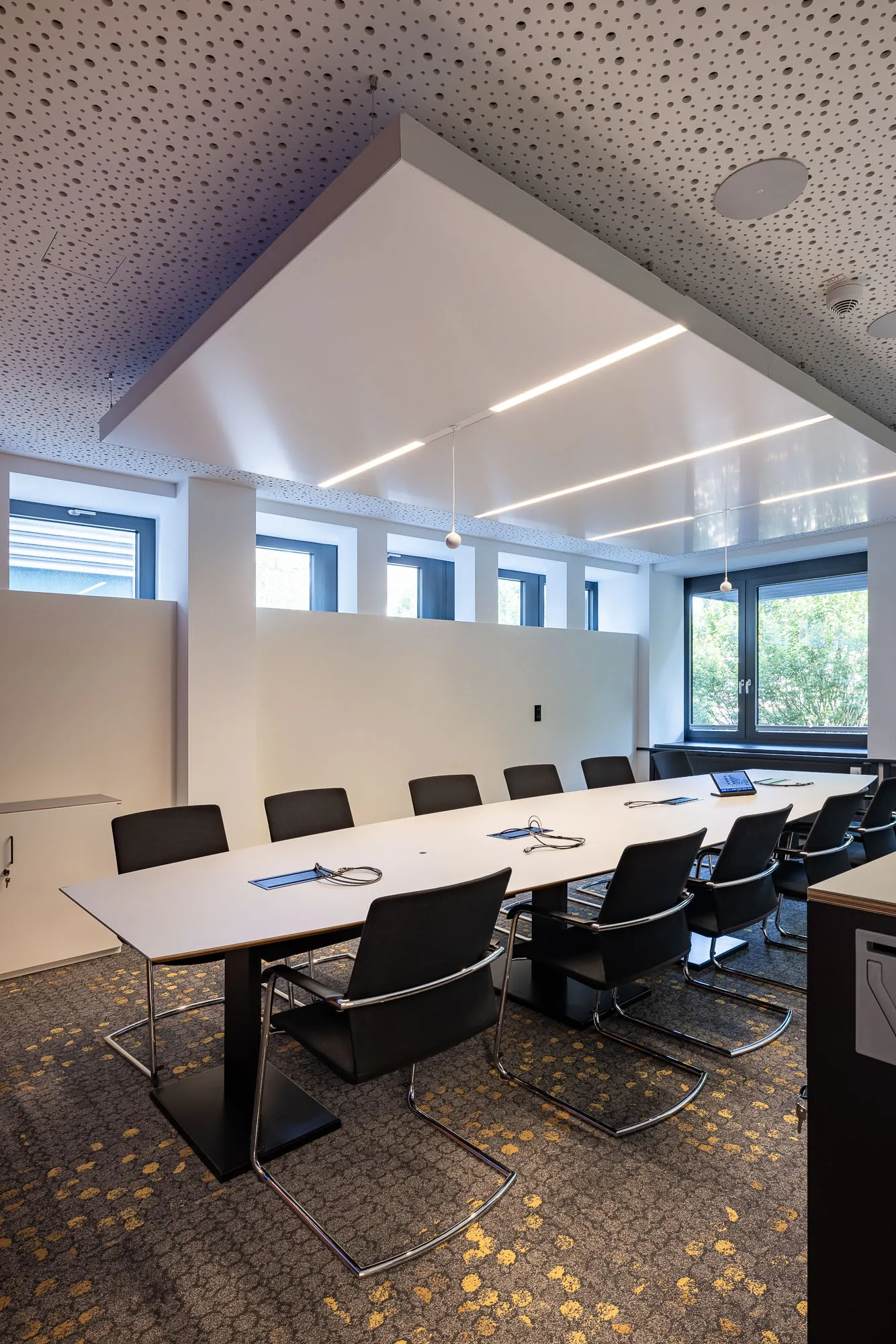

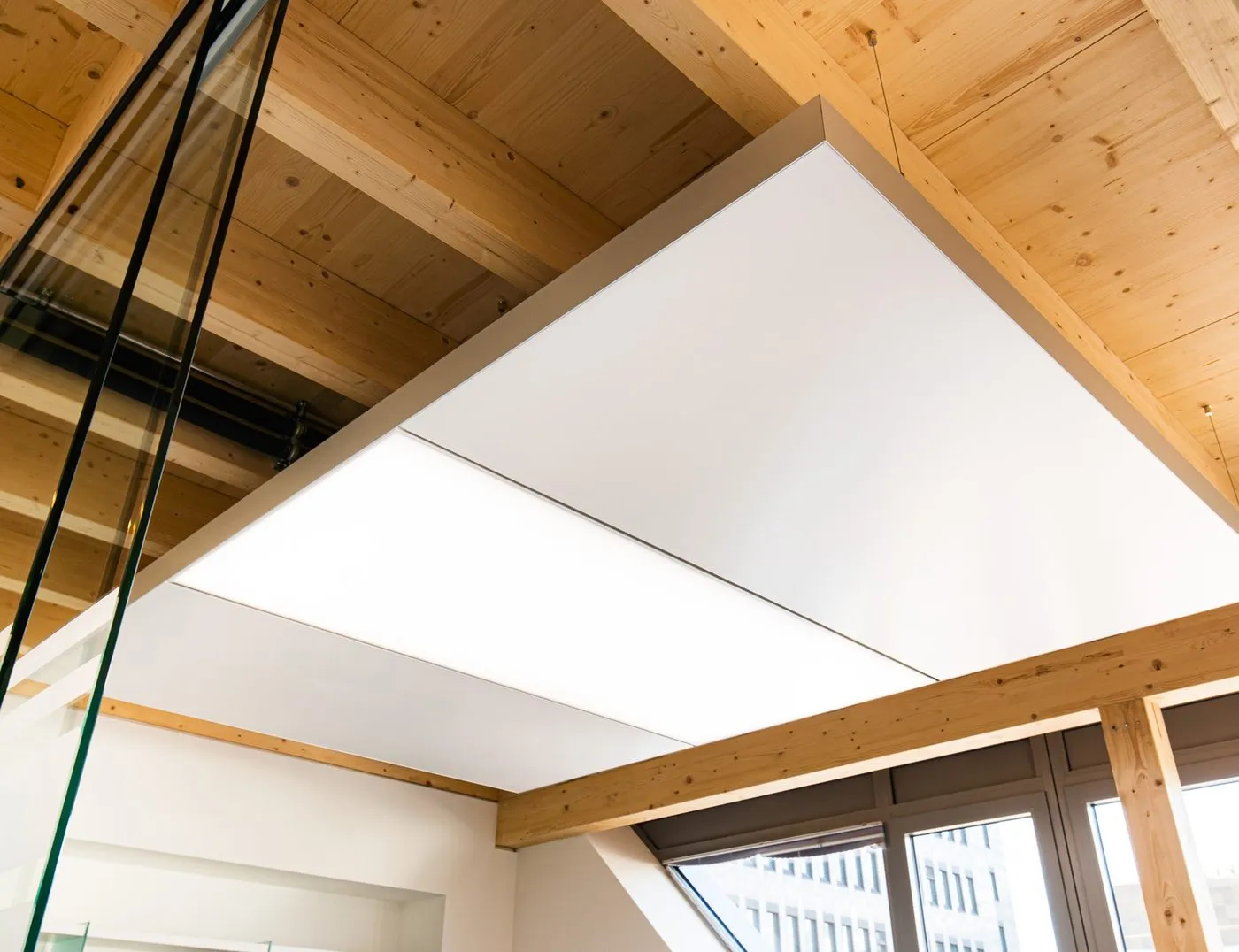

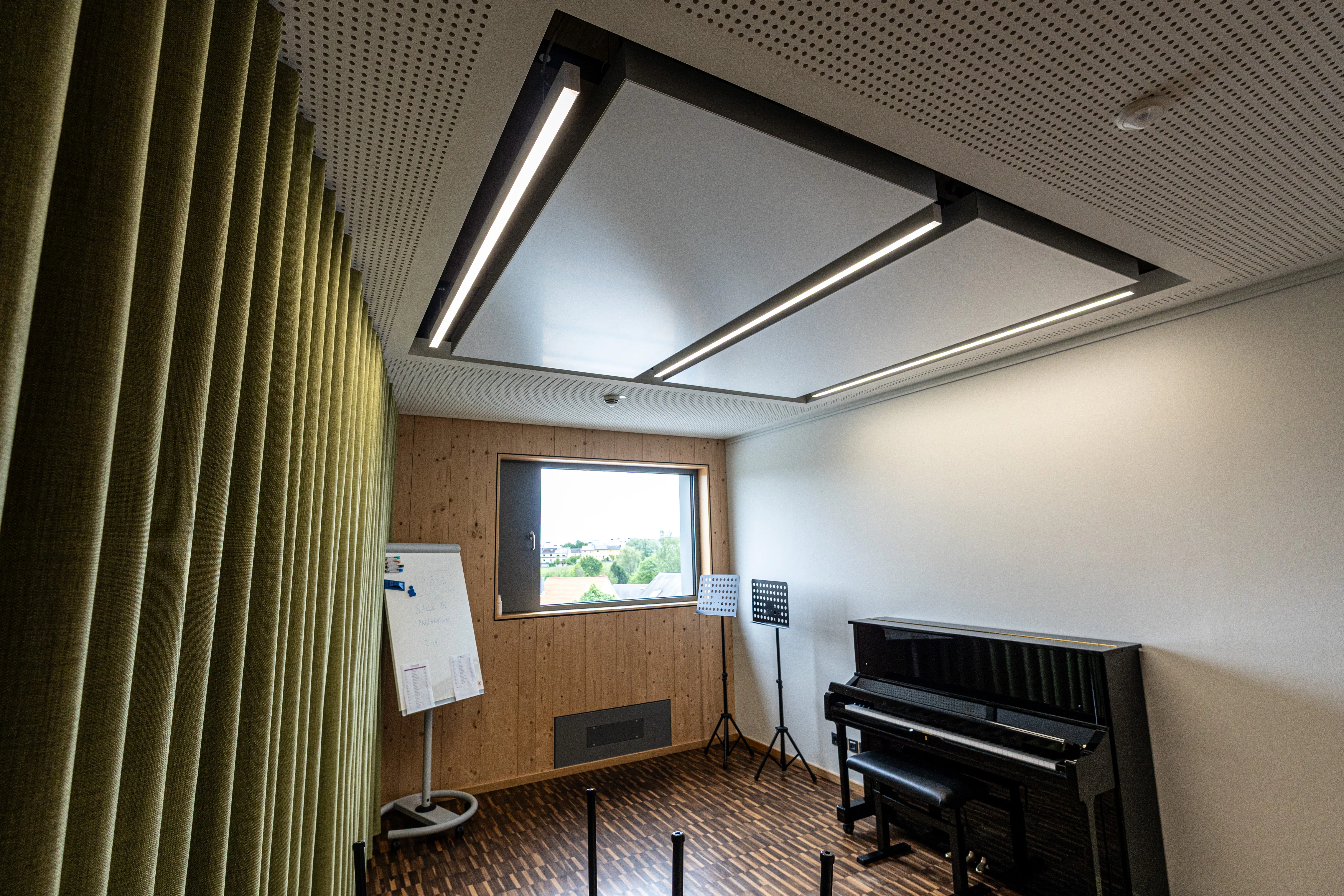

Das Klimapanel übernimmt Akustik, Heizung und Kühlung in Räumen, die ihre Beleuchtung anders planen. Im Verbund mit Klimaleuchte und Akustikleuchte entsteht ein einheitliches Deckenbild über Klima- und Lichtzonen hinweg.
Material & Verarbeitung
Jedes Deckensegel verlässt die Fertigung in Deutschland montagefertig. Die sichtbaren Kanten, Fugen und Oberflächen sind Teil der Gestaltung, nicht des Zufalls.
Blende
Umlaufende Blende in RAL 7021, werkzeuglos tauschbar, präzise Kante zur leuchtenden Fläche.
Stossfuge
Schmale, gleichmäßige Stossfugen zwischen den Segmenten, ohne sichtbare Befestigung.

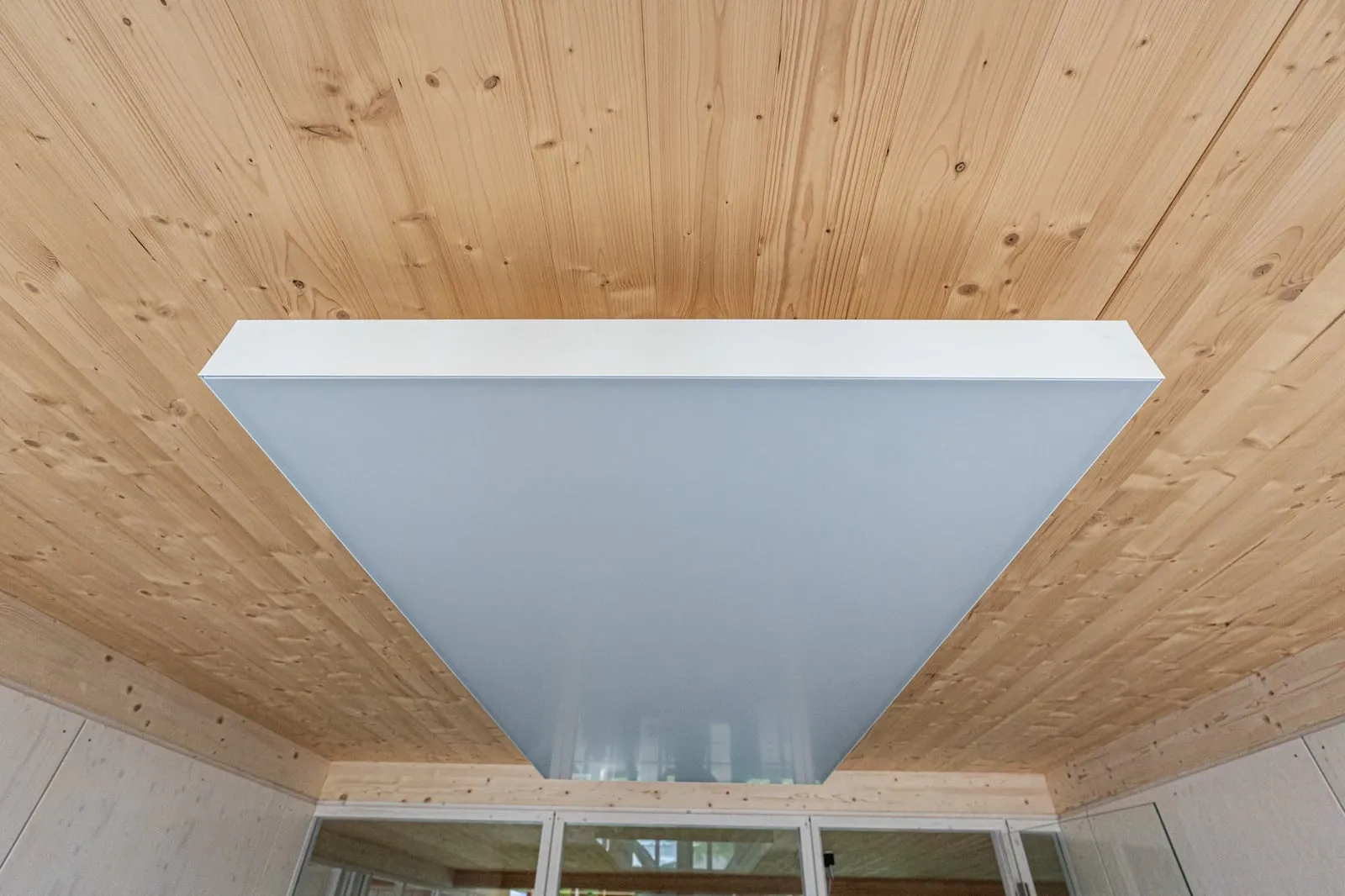

Segel-Untersicht
Homogene Membranfläche als Licht-, Strahlungs- und Akustikebene in einem Bauteil.
Referenzen
Hamburg
Bestandssanierung unter höchsten Denkmalschutzauflagen. Taupunktunabhängige Kühlung mit 8 bis 12 °C Vorlauf. Fensterlüftung.
Berlin

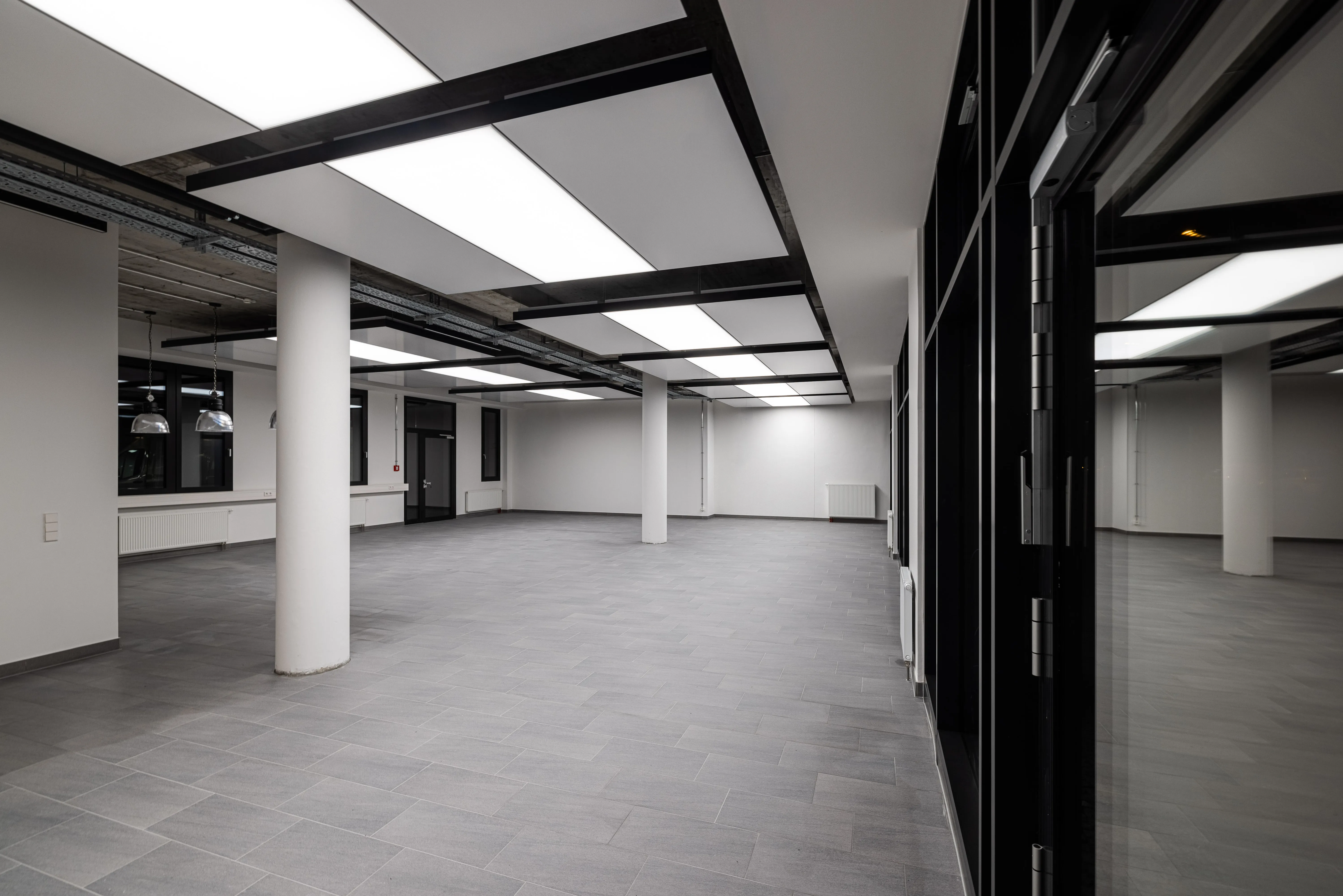

300+ Klimapanels, 50+ Klimaleuchten. RAL 7021. 13 Monate Bauzeit. 7 Etagen.
