Für Fachplaner
Geprüfte Leistungsdaten, dynamische Simulation und klare Schnittstellen für Licht, Akustik, Heizen und Kühlen.
Auf dieser Seite
Das System
Alles was zählt: geprüfte Daten, definierte Schnittstellen, ein hydraulischer Kreislauf und verfügbare Planungsunterlagen.
Alle technischen Daten im System ansehen →Eignung
Wir sagen früh, wenn ein Projekt nicht zum System passt, statt es in die Auslegung zu zwingen.
Kühlen
Geprüft nach DIN EN 14240. Die nutzbare Kühlleistung wird im Betrieb nicht durch Taupunktabschaltungen begrenzt. Das schafft neue Spielräume bei der Auslegung der Kälteanlage.

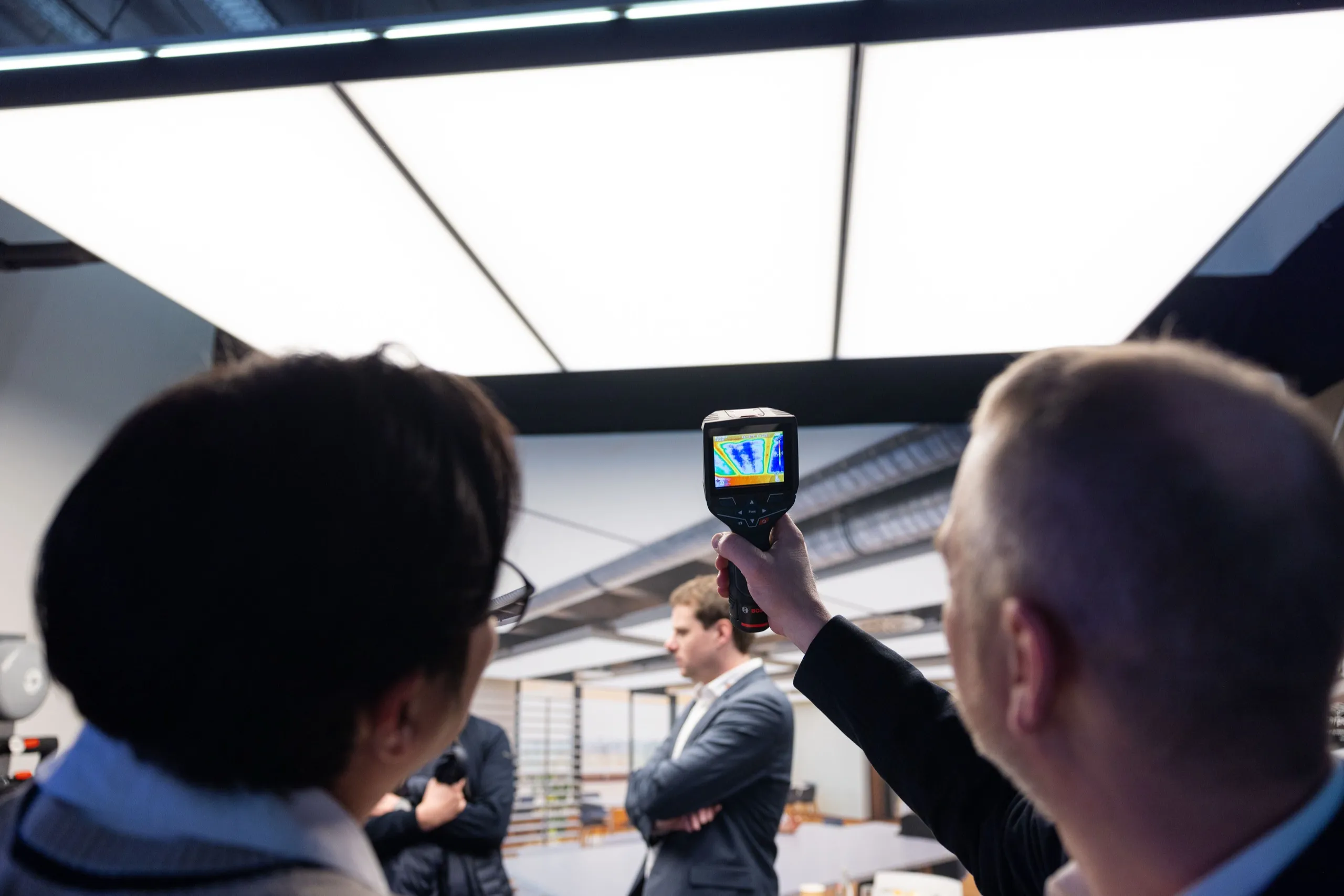

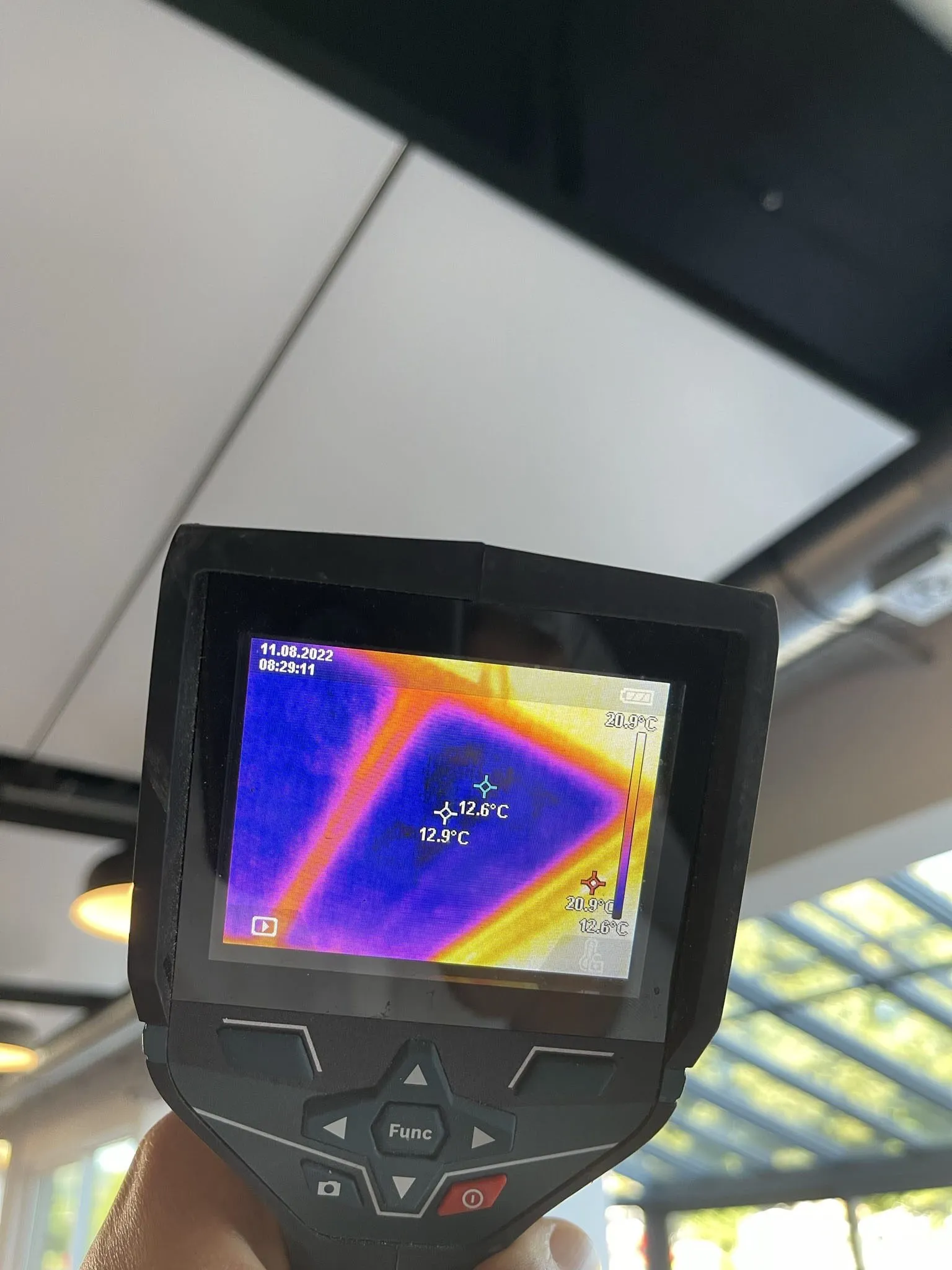

Im Wärmebild
Das Wärmebild zeigt die aktive Segeloberfläche bei rund 12,6 °C, deutlich kühler als der umgebende Raum. interpanel kühlt taupunktunabhängig und ohne Kondensatbildung an der Fläche. Eine taupunktgebundene Kühldecke müsste ihre Oberfläche deutlich wärmer halten und verliert dadurch nutzbare Leistung.
Warum Nennwerte allein nicht reichen
Nennwerte beschreiben die Laborleistung. Entscheidend für die Planung ist, was im realen Sommerbetrieb bei Luftfeuchte, Fensterlüftung und Taupunktregelung nutzbar bleibt.
Klassische passive Kühldecken erreichen nach DIN EN 14240 typische Nennleistungen in vergleichbarer Größenordnung. Sie müssen ihre Oberfläche jedoch über dem Raumtaupunkt halten und werden bei hoher Luftfeuchte gedrosselt oder abgeschaltet, sodass im feuchten Sommerbetrieb die nutzbare Leistung deutlich sinken kann. Konkrete W/m²-Restwerte hängen von der jeweiligen Annahme und Prüfgrundlage ab. interpanel bleibt durch die MARC-Membran taupunktunabhängig nutzbar.
Das Auslegungsproblem: Die Kälteanlage wird gegen den Norm-Nennwert dimensioniert, im Betrieb fehlt aber Kühlleistung. Diese Lücke muss dann häufig über Lüftung und Entfeuchtung kompensiert werden.
interpanel löst dieses Problem mit der MARC-Membran: rund 107 W/m² Panel-Fläche beim Klimapanel am Auslegungspunkt 8/12 °C bei 26 °C Raum (DIN EN 14240), bzw. rund 184 W/m² Panel-Fläche bei der Klimaleuchte am gleichen Punkt inklusive Abführung der LED-Abwärme. Ohne taupunktbedingte Abschaltung, auch bei offenen Fenstern und im Sommerbetrieb. 8 bis 12 °C Vorlauf, ein hydraulischer Kreislauf für Heizen und Kühlen. Die konkrete Auslegung erfolgt projektspezifisch in der Gebäudesimulation.
Im Sommerbetrieb
Nutzbare Kühlleistung pro Panel-Fläche bei TRaum = 26 °C.
So lesen Sie das Diagramm.
Blau ist interpanel, taupunktunabhängig durch die MARC-Membran. Grau ist die klassische passive Kühldecke, deren Oberflächentemperatur über dem Taupunkt gehalten werden muss.
Im roten Bereich ab 60 % r.F. wird die klassische passive Kühldecke aus Sicherheitsgründen abgeschaltet. interpanel bleibt im gesamten Feuchtebereich nutzbar.
Quellen und Annahmen
Auslegungspunkt, Bürobetriebsfall bei 22 °C, DIN-Norm-Kennlinie, Taupunkttabelle und Prüfberichts-Referenz im ausklappbaren Detailblock.
Auslegungspunkt interpanel: 107 W/m² bei TRaum = 26 °C, VL/RL 8/12 °C, TWasser_mean = 10 °C, ΔT = 16 K. Taupunktunabhängig durch die MARC-Membran. Kennlinie aus Prüfbericht VF20 K16.5167z (HLK Stuttgart, Februar 2020), Formel Q = 5,1001 · ΔT1,0969.
Typischer Bürobetrieb bei TRaum = 22 °C: interpanel rund 78 W/m² bei TWasser_mean = 10 °C, ΔT = 12 K, das sind etwa 73 % des Auslegungswerts. Klassische passive Kühldecke etwa 34 W/m², gebunden an die Mindestvorlauf-Grenze von 18 °C. In der Praxis oft relevanter als die Worst-Case-Annahme von 26 °C.
Klassische passive Kühldecke: DIN EN 14240, Standardkennlinie 72 W/m² bei ΔT = 8 K, Exponent 1,1. Praxisbegrenzung der Oberflächentemperatur TOberfläche ≥ max(TTaupunkt + 3 K, 18 °C). Eine reale Taupunktregelung benötigt diesen Sicherheitsabstand wegen Sensorreaktionszeit und Stelltoleranz. Ab etwa 60 % relativer Raumluftfeuchte wird die Anlage in der Praxis komplett abgeschaltet, obwohl rechnerisch noch Restleistung möglich wäre.
Taupunkttemperaturen bei TRaum = 26 °C (Magnus-Formel): bei 40 % r.F. 11,3 °C, 50 % r.F. 14,8 °C, 60 % r.F. 17,6 °C, 70 % r.F. 20,1 °C, 80 % r.F. 22,3 °C.
Unsicherheit: Eine ±5 % Schwankungsbreite zwischen Herstellerangaben und Prüftoleranz ist nicht abgebildet, gilt aber für beide Kennlinien.
Quelle: MARC-Forschungsprojekt von interpanel, Stand 04/2026. Projektspezifische Werte werden in der dynamischen Gebäudesimulation belegt.
Was bedeutet das für Ihr Projekt?
Die taupunktunabhängige Leistung verändert das Kühlverhalten im Raum und die Auslegung der gesamten Anlage.
Im Raum
Frühe Kühlung
Ab 21 °C steht ein Großteil der Auslegungsleistung bereit, bei 22 °C über 70 Prozent; mit 20 bis 35 Prozent Deckenbelegung in Büro- und Verwaltungsbauten häufig ausreichend.
24/7-Betrieb und Nachtauskühlung
Dauerbetrieb und aktive Nachtauskühlung sind auch unterhalb der Raum-Taupunkttemperatur möglich; die Gebäudemasse wird nachts entladen und puffert die Lasten des Tages.
Reaktionszeit
Je nach Anlagentechnik stehen in 2 bis 4 Minuten bis zu 80 Prozent der Auslegungsleistung an, spürbar in Räumen mit wechselnder Belegung.
In der Anlage
Hydraulik, Lüftung, Erzeugung und Regelung können schlanker ausgelegt werden.
Hydraulik
interpanel und konventionelle Klimatechnik laufen im gemeinsamen Kaltwassernetz; zusätzliche Trennungen sind selten nötig.
Lüftung
Volumenströme und Entfeuchtung folgen dem Bedarf der Nutzung, nicht dem Schutz der Kühlfläche.
Erzeuger
Verteilte Lasten und gekappte Spitzen erlauben kleinere Kältemaschinen, Rückkühler, Pumpen und Speicher.
MSR
Taupunktüberwachung an der Fläche entfällt; Regelung, Inbetriebnahme und Fehlersuche bleiben übersichtlich.
Feuchteregelung
Die Raumluftfeuchte wird über die Lüftung geführt, nicht über die Kühldecke; die thermische Leistung bleibt von Feuchtespitzen unabhängig. Bei hohen Feuchtelasten bleibt Entfeuchtung projektspezifisch, ausgelegt über die Jahres-Gebäudesimulation.
Hinweis zur Auslegung: Die tatsächliche Einsparung hängt von Nutzung, Lastprofil und Anlagenkonzept ab. Belastbare Aussagen ergeben sich aus der projektbezogenen Anlagenberechnung und Gebäudesimulation.

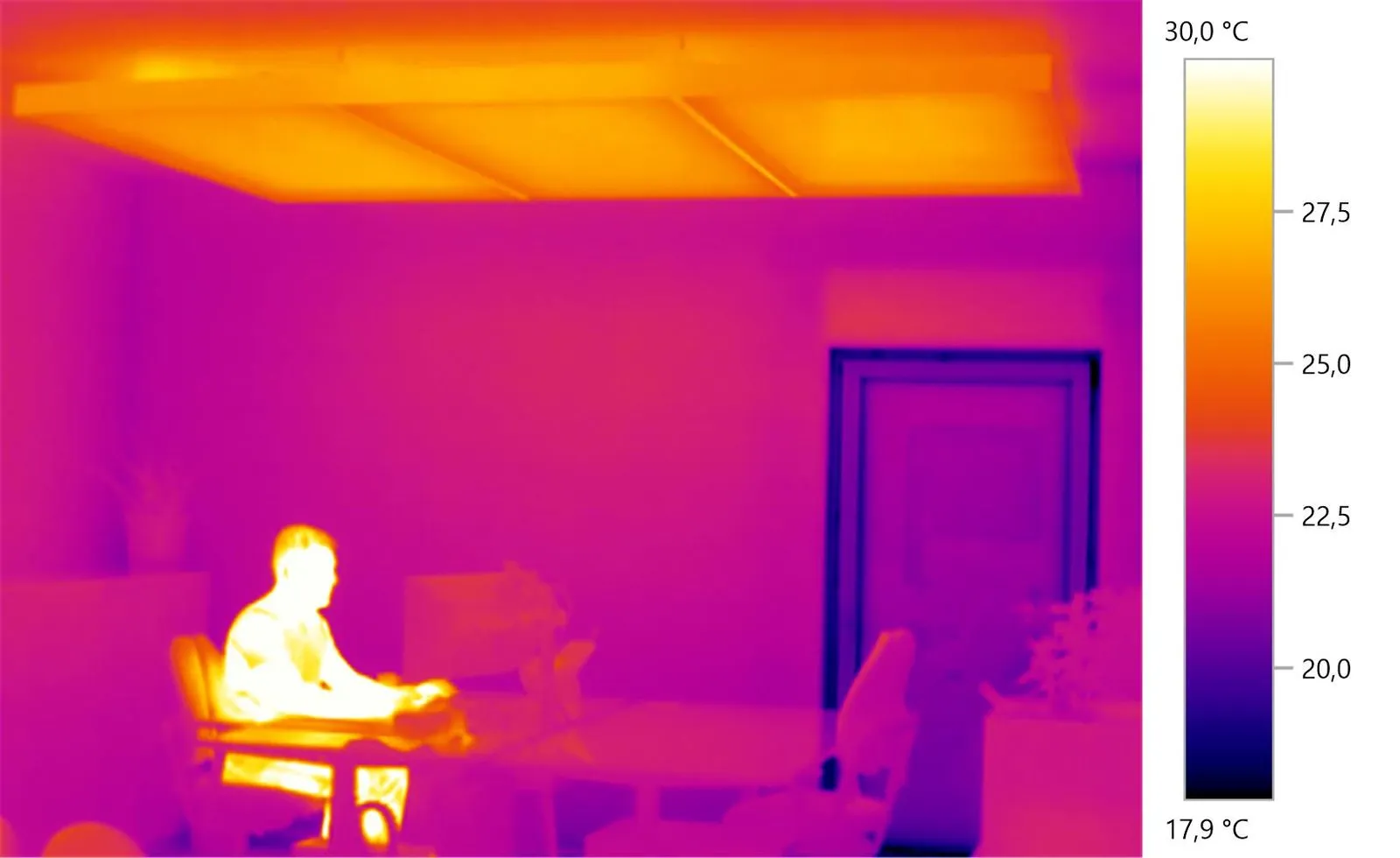

Heizen
Die interpanel-Decke arbeitet im Winter als wassergeführte Niedertemperatur-Strahlungsheizung und im Sommer als Kühlsystem. Die Wärme wird gleichmäßig über die Fläche abgegeben, bei niedrigen Vorlauftemperaturen und ohne Eingriff in den Bodenaufbau.
Die Heizung arbeitet im optimalen Bereich von Luft-Wasser- und Wasser-Wasser-Wärmepumpen. Auch Solarthermie und Niedertemperaturnetze sind als Wärmequelle möglich.
Derselbe Kreislauf, der im Sommer kühlt, heizt im Winter. Kein zweites Verteilsystem, ein Anschluss pro Panel, reines Wasser ohne Zusätze.
Durch die geringe thermische Masse reagiert die Heizfläche deutlich schneller auf Laständerungen als klassische Flächenheizungen.
Heizleistung geprüft nach DIN EN 14037, Komfortkriterien nach DIN EN ISO 7730 und ASHRAE 55. Typische Heizleistung 80 W/m² Heizfläche bei 40/35 °C Vorlauf (DIN EN 14037, ΔT 17,5 K bei 20 °C Raum), max. 50 °C. Heiz- und Kühlauslegung erfolgen projektabhängig in der Gebäudesimulation.
Licht

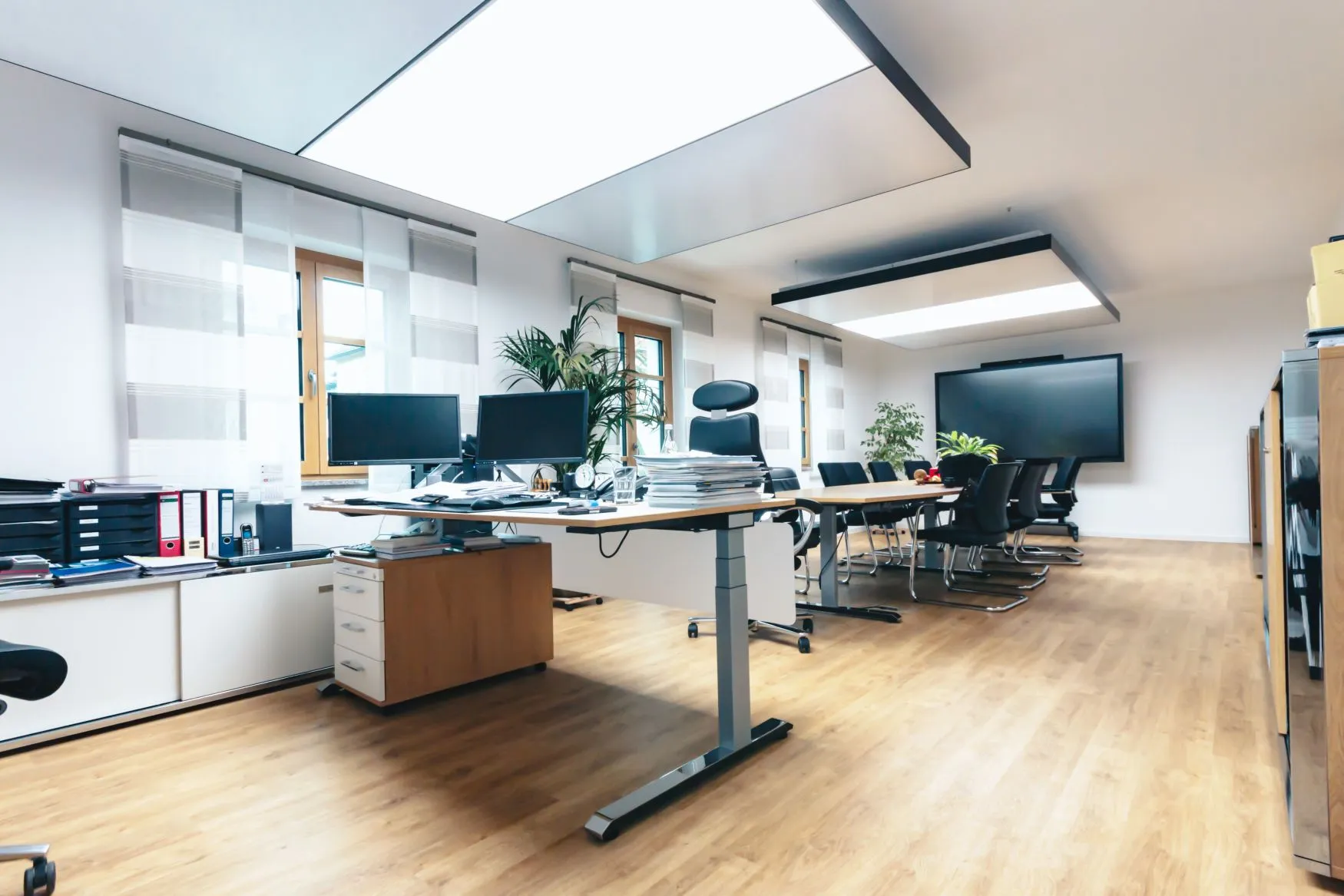

Großflächiges, circadianes Flächenlicht, mitgeplant im Deckenraster. Eine Klimaleuchte leuchtet bis zu 30 m² Raumfläche oder vier bis fünf Arbeitsplätze aus. Für die Planung zählen die normativen Kennwerte und die offenen Schnittstellen, die lichttechnische Tiefe steht auf der Produkt- und Technologieseite.
2,3 m² Leuchtfläche je Klimaleuchte. ASR A3.4 und DIN EN 12464-1, UGR ≤ 19, CRI > 90, Lichtfarbe 3.000 bis 6.500 K oder Neutralweiß; LDT-Daten für Relux und DIALux nach DIN EN 13032. Steuerung über DALI, KNX, EnOcean, Bluetooth oder COM1; die LED-Abwärme geht in den Kühlkreislauf statt in den Raum.
Akustik
Die Schallabsorption sitzt in denselben Segeln wie Kühlung und Licht und wird über die Belegung ausgelegt, nicht über zusätzliche Deckenflächen. Breitbandabsorber der Klasse A, αw ≈ 0,85 bis 1,0, geprüft als Einzelsegel und im Verbund nach DIN EN ISO 354.
In der Planung
Die Deckensegel bringen die Schallabsorption mit; reine Akustiksegel ergänzen, wo die Nachhallzeit zusätzliche Fläche erfordert. Geprüfte Kennwerte je Konfiguration (Einzelsegel und Verbund) erhalten Akustikplaner auf Anfrage.
Komponenten und Zubehör
Hydraulik, Lichtsteuerung, Akustikauflage, Blende und projektspezifische Zusatzbauteile sind im Panel integriert oder lassen sich werkzeuglos austauschen. Was im Panel steckt und welche Optionen für die Integration in das Projekt verfügbar sind.
Das Grundrahmenprofil des Deckensegels ist in RAL 7021 gepulvert. Um dieses kann eine farblich individuelle Blende werkzeuglos gesetzt werden.
Anschlussfertige Steckkupplung, sauerstoffdiffusionsoffen, Vorlauf flexibel von 6 °C (Kühlung) bis 40 °C (Heizung).
Tageslichtnahe HCL-LED-Technik, direkt gekühlt über die thermisch aktivierte Fläche, austauschbare Treiber.
Breitbandabsorber, geprüft nach DIN EN ISO 354. Auflage und Polymermembran sind tauschbar.
Werkzeuglos tauschbare Blende als Übergang vom Deckensegel in Rasterdecken oder geschlossene Deckenflächen. Standard- und Sonderfarben für die Anpassung an das Deckenbild.
Sprinkler, Lüftungsauslässe, Linearleuchten, Notleuchten und Sensorik lassen sich projektspezifisch im Segel integrieren.
Projektierung
Sie liefern Projektdaten. interpanel übersetzt sie in Simulation, Belegung, Schnittstellen und Unterlagen.
Gebäudedaten, Nutzung, Standort und technische Rahmenbedingungen werden für die erste Eignung geprüft.
Zeitabhängige energetisch-raumklimatische Berechnung der interpanel-Bereiche über das ganze Jahr nach VDI 2078, mit Lasten, operativen Temperaturen und Energiebedarf je Zone.
Belegung, hydraulische und elektrische Einbindung sowie Anlagengröße werden projektspezifisch abgeleitet.
GAEB/Freitext, BIM/CAD/IFC und LDT-Daten werden für Vergabe und Werkplanung bereitgestellt.

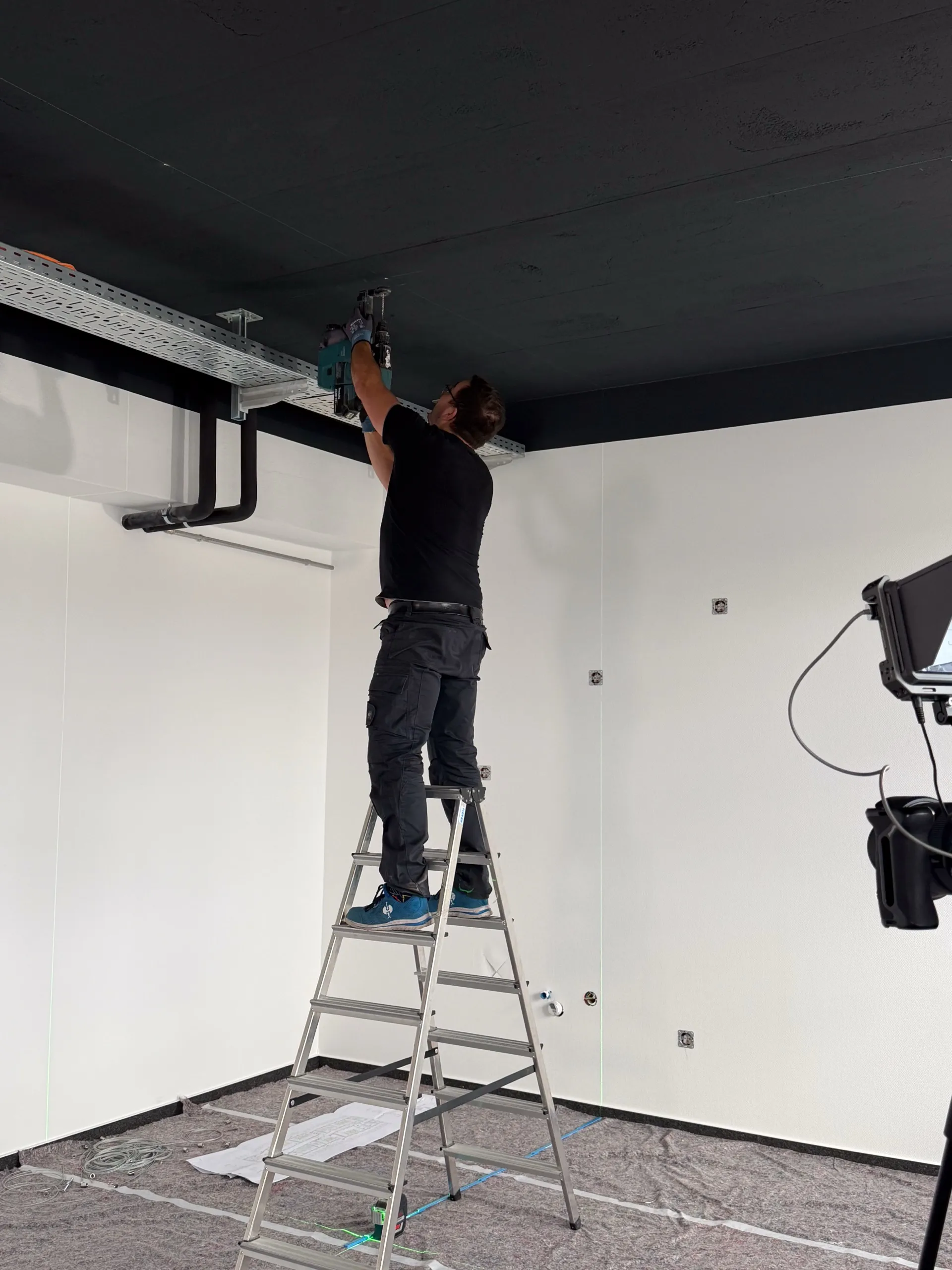

Montage
Die Segel werden vorgefertigt geliefert und von geschulten Fachpartnern an Deckenanker und Kaltwasserkreis angeschlossen. Kein nasser Ausbau, kein Eingriff in den Bodenaufbau, planbare Montagezeiten.
Referenzen
Bürokomplex · Berlin
Sanierung mit über 350 Deckensegeln
IDA ICE geplant, im Betrieb bestätigt
Projekt ansehen →

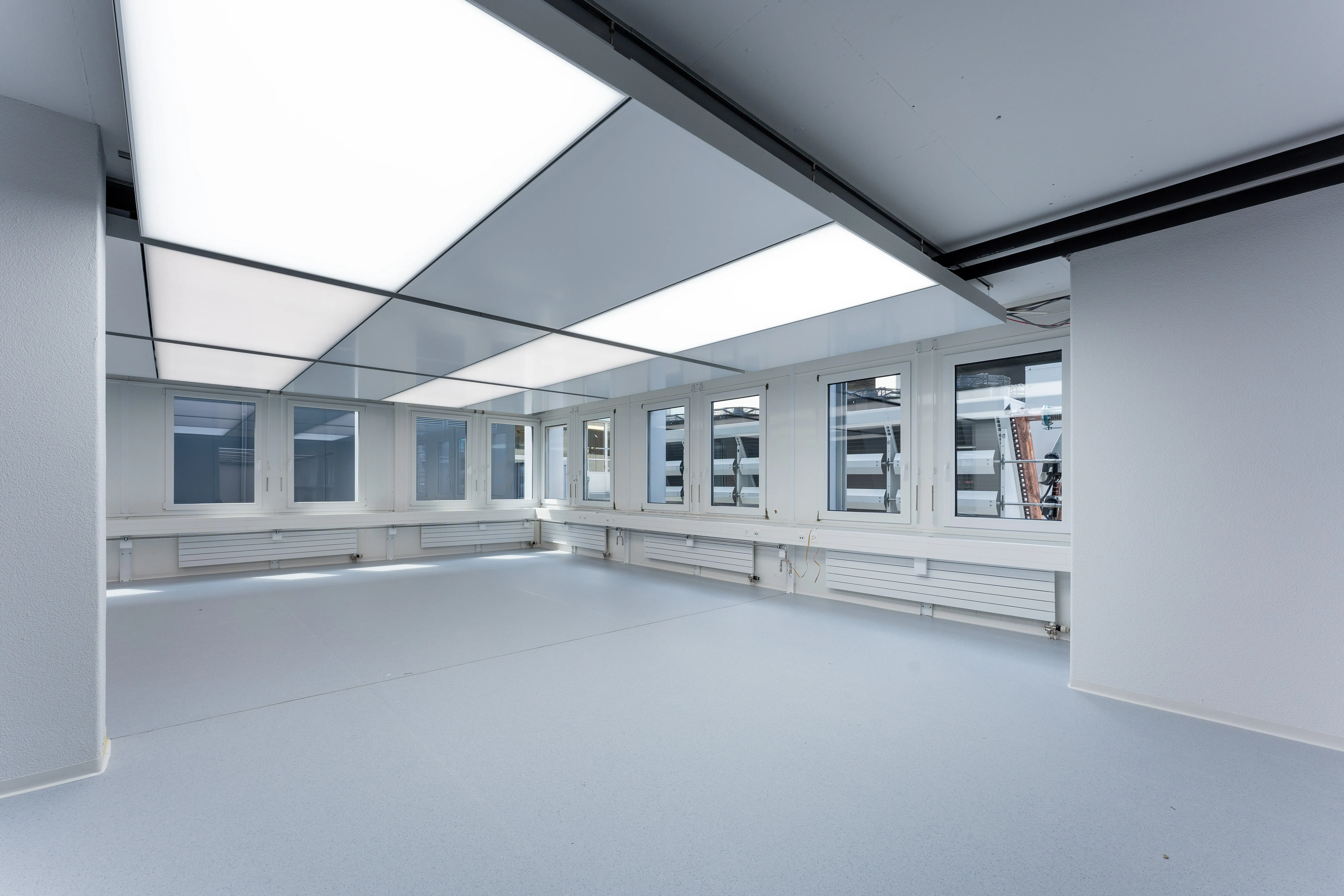

Firmenzentrale · Fällanden (CH)
Vier Etagen mit circadianem Licht
Vier Gewerke aus einer Hand, einfachere TGA
Projekt ansehen →

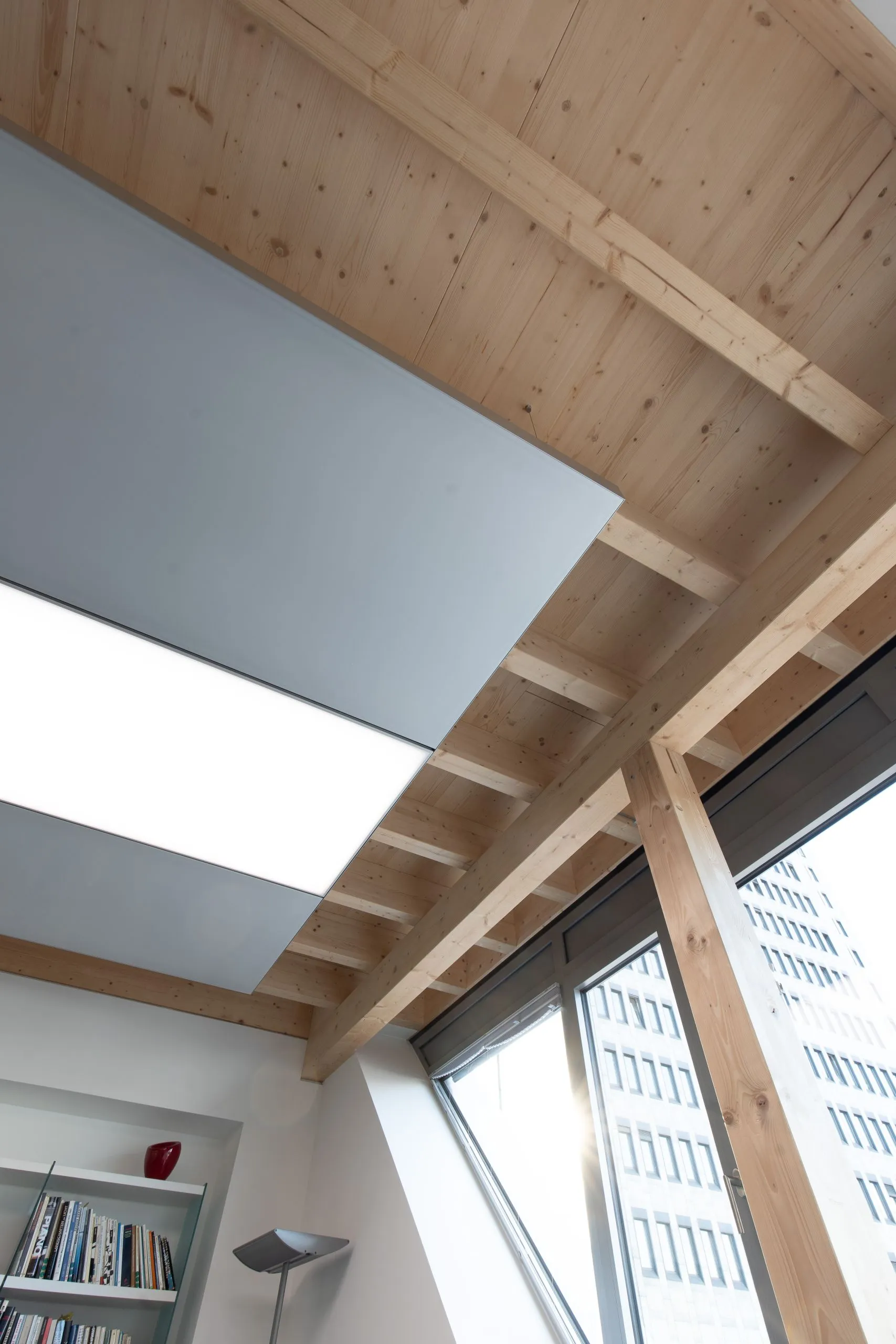

Dachaufstockung · Düsseldorf
Leichtbau, Fensterlüftung, 28 Monate Monitoring
Simulation vs. Messdaten dokumentiert
Case Study ansehen →„Mit der Fensterlüftung funktioniert die Heiz-, Kühldecke perfekt."
Team Funke Klimatechnik, TGA-Fachbetrieb, Wildeshausen
Warum interpanel
Kühlleistung nach DIN EN 14240, Heizleistung nach DIN EN 14037-5:2016, mit dokumentierter Kennlinie und Auslegungspunkt.
Belegungsvorschläge werden im weiteren Verlauf projektspezifisch mit einer dynamischen Gebäudesimulation nach VDI-2078 verifiziert.
Niedrige Vorlauftemperaturen (8 bis 12 °C kühlen, 28 bis 40 °C heizen) passen in den Arbeitsbereich von Wärmepumpen.
Keine Taupunktfühler an der Kühlfläche, keine Fensterabschaltkontakte und keine taupunktbedingten Sicherheitsabschaltungen. Die Regelung beschränkt sich auf die Vorlauftemperatur.
Ausschreibungstexte (GAEB/Freitext), BIM-, CAD- und LDT-Daten werden projektspezifisch bereitgestellt.
Beleuchtung, Akustik, Heizung und Kühlung werden in einem vorgefertigten Panel zusammengeführt. Weniger Schnittstellen in der Planungsphase.
Nachhaltigkeit
interpanel unterstützt in der DGNB-Systemversion 2023 mehrere Kriterien gleichzeitig und liefert die Nachweisgrundlagen für die Bewertung.
SOC1.1
Kühlung über Strahlungsabsorption: zugfrei, regelt die operative Temperatur direkt über die Flächentemperatur, ohne kritische Strahlungstemperatur-Asymmetrie. Einzelraumregelung möglich.
SOC1.3
Integrierte Akustikauflage (Klasse A, αw 0,85–1,0, DIN EN ISO 354) im selben Bauteil – Kühlung und Schallabsorption ohne Zielkonflikt.
SOC1.4
Tageslichtnahes Licht (CRI > 90, UGR ≤ 19, DIN EN 12464-1), integriert im Deckensegel.
TEC1.6
Demontierbar, versetzbar und wiederverwendbar (Steckkupplungen, werkzeuglos tauschbare Komponenten, sortenreines Aluminium) – Beitrag zur neuen Mindestanforderung der DGNB 2023.
ENV1.1 / 2.1
Wassergeführt, im Raum kältemittelfrei, wärmepumpen- und Free-Cooling-tauglich, geringe Hilfsenergie, niedriges Materialgewicht. Umwelt-Produktdeklaration (EPD) nach EN 15804 in Vorbereitung.
interpanel unterstützt und erleichtert diese Kriterien; die erreichbare Punktzahl hängt vom Gesamtkonzept und der Nutzung ab (DGNB System 2023). Datenblätter und Nachweise projektspezifisch auf Anfrage.
FAQ
Jedes Deckensegel hat einen Vor- und Rücklaufanschluss als Steckkupplung (3/4 Zoll Eurokonus, Medium Wasser, ohne Zusätze).
Die typischen Auslegungsbereiche:
Die genauen Vorlauftemperaturen für ein Projekt ergeben sich aus der dynamischen Simulation und den Anforderungen der Wärmepumpe.
Prüfberichte werden projektspezifisch auf Anfrage übergeben.
Alle Unterlagen projektspezifisch auf Anfrage über die Projektabteilung.
Wir bieten dynamische Gebäudesimulation mit IDA ICE konform VDI 2078.
Die Simulation ist Grundlage für die Auslegung von interpanel-Projekten und wird auf Anfrage erstellt. Allgemeine Gebäudesimulationen ohne interpanel-Einsatz gehören nicht zu unserem Leistungsangebot.
