Taupunkt

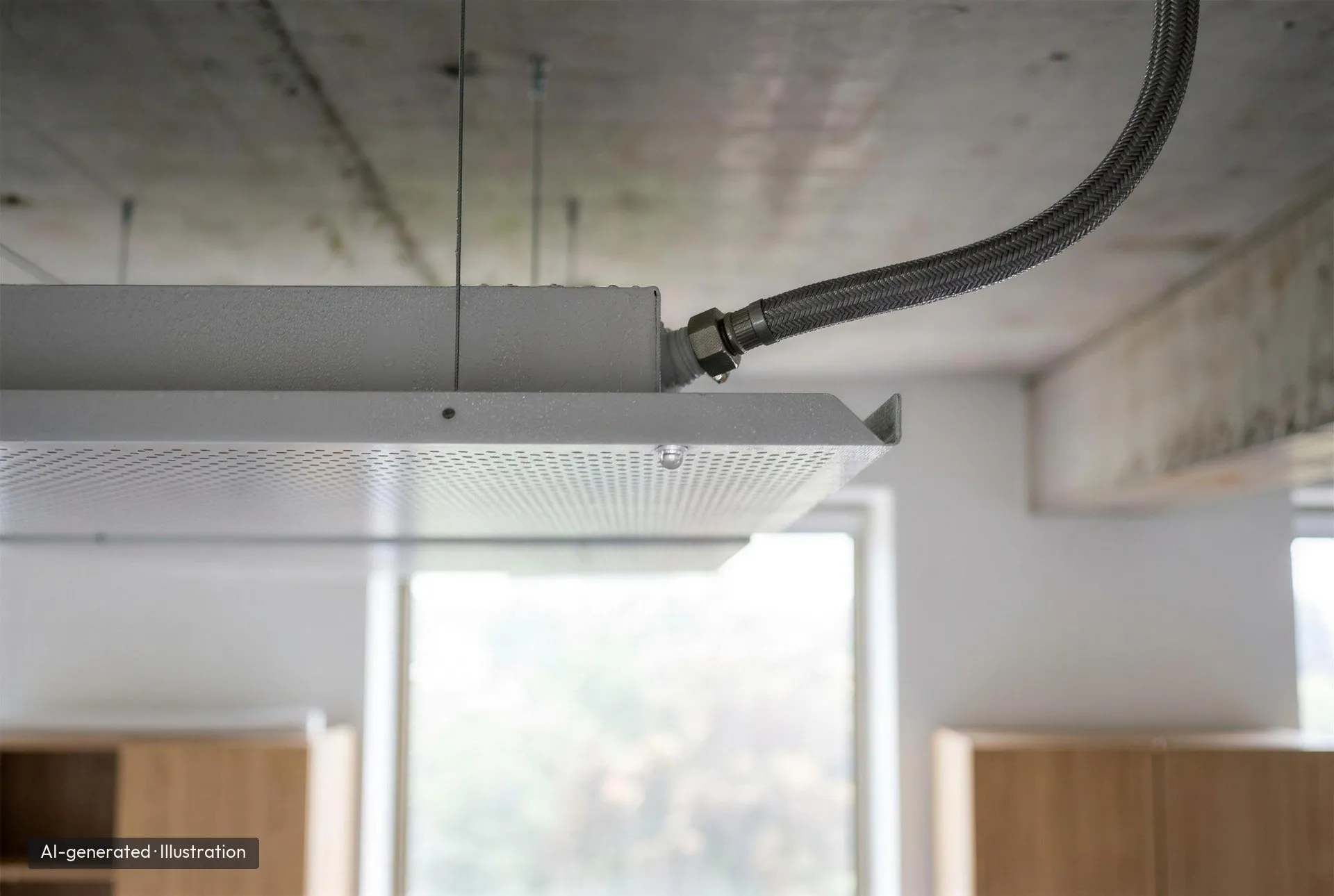

Taupunkt (auch Taupunkttemperatur) ist die Temperatur, bei der die relative Luftfeuchtigkeit 100 Prozent erreicht und der in der Luft enthaltene Wasserdampf an kalten Oberflächen kondensiert. In der Gebäudetechnik ist der Taupunkt der limitierende Faktor für die Vorlauftemperatur wassergeführter Kühlsysteme: Liegt die Oberflächentemperatur der Kühlfläche unter dem Taupunkt, bildet sich Kondensat.
Taupunkt berechnen
Lufttemperatur und relative Luftfeuchtigkeit einstellen, der Taupunkt wird live nach der Magnus-Formel berechnet.
Taupunkt
17,6 °C
bei 26 °C und 60 % r. F.
Kühlleistung bei diesen Bedingungen
je m² aktiver Deckenfläche
Konventionelle
Kühldecke
interpanel
(taupunktunabhängig)
Einheit W/m². interpanel im Modell ohne taupunktbedingte Abregelung , hier ≈ 2,5-fache Leistung der konventionellen Kühldecke.
24-h-Bürobeispiel
Stationäre Wärmeabfuhr, beide Systeme auf derselben aktiven Kühlfläche (9,2 m², typisches 30-m²-Büro).
q × aktive Fläche × 24 h
Konventionell
11,9 kWh
1.296 Wh/m² aktive Decke in 24 h
Wärmeäquivalent: ca. 4,0 K in 24 h (0,2 K/h) oder ein 2-kW-Wasserkocher für 6,0 h.
interpanel
30,0 kWh
3.264 Wh/m² aktive Decke in 24 h
Wärmeäquivalent: ca. 10,0 K in 24 h (0,4 K/h) oder ein 2-kW-Wasserkocher für 15,0 h.
Bei gleicher aktiver Fläche entzieht interpanel rund 2,5× mehr Wärme. Umgekehrt bräuchte eine konventionelle Decke für dieselbe Wärmeabfuhr rund 23 m² aktive Fläche, bei interpanel genügen 9,2 m².
Annahmen: gleiche aktive Kühlfläche von 9,2 m² für beide Systeme (≈ 30 % Belegung im 30-m²-Büro), wirksame Speichermasse 100 Wh/(m²·K). q je m² aus dem Modell oben. Die Temperaturabsenkung ist ein reines Wärmeäquivalent ohne laufende Lasten und ohne Sollwertbegrenzung.
Konventionelle passive Kühldecke
Empfohlene minimale Mitteltemperatur ≈ 19,6 °C (Taupunkt + 2 K Sicherheitsabstand). Darunter bildet sich Kondensat, das System hebt die Vorlauftemperatur an oder schaltet ab.
Taupunktunabhängig (interpanel)
Mittlere Wassertemperatur bis ca. 10 °C im Modell nutzbar, ohne taupunktbedingte Abregelung bei zulässigen Betriebsbedingungen. Mehr dazu.
Leistungsmodell vereinfacht: q ≈ U · (Raum − Oberfläche) mit U ≈ 8,5 W/(m²·K), Sicherheitsabstand 2 K. Planungsillustration, kein normativer Nachweis. Alle Angaben ohne Gewähr. Die niedrigere nutzbare Mitteltemperatur bedeutet mehr Kühlleistung bei gleicher Fläche.
Physikalische Grundlage
Luft kann nur eine begrenzte Menge Wasserdampf aufnehmen. Diese Sättigungsmenge steigt mit der Temperatur. Bei 20 °C und 50 Prozent relativer Luftfeuchtigkeit liegt der Taupunkt bei etwa 9,3 °C. Bei 26 °C und 60 Prozent relativer Luftfeuchtigkeit, ein typischer Sommertag im Büro bei geöffnetem Fenster, steigt der Taupunkt auf rund 17,6 °C.
Sicherheitsabstand zum Taupunkt
Für die Auslegung zählt der Sicherheitsabstand zwischen Oberflächentemperatur der Kühlfläche und Taupunkt. In der Praxis wird die minimale Vorlauftemperatur so gewählt, dass die mittlere Oberflächentemperatur einige Kelvin über dem Taupunkt der Raumluft bleibt, damit lokale Temperaturschwankungen oder Feuchtespitzen nicht sofort zu Kondensat führen. Sinkt die Oberflächentemperatur unter den Taupunkt, schlägt sich der Wasserdampf als Tauwasser nieder (Kondensation), was Tropfenbildung, Korrosion und Hygieneprobleme verursachen kann. Genau diese Reserve verschenkt einen Teil der theoretisch möglichen Temperaturdifferenz und damit der Kühlleistung.
Taupunkt in der Kühldecken-Technik
Klassische passive Kühldecken arbeiten mit Vorlauftemperaturen von 16 bis 18 °C. An heißen Sommertagen mit hoher Luftfeuchtigkeit liegt der Taupunkt der Raumluft häufig über 16 °C. In diesem Fall muss die Vorlauftemperatur angehoben werden, um Kondensation an der Kühloberfläche zu verhindern. Die Folge: Die Kühlleistung sinkt auf einen Bruchteil des Nennwerts von rund 72 W/m² (DIN EN 14240, ΔT 8 K), wie weit, hängt von der Vorlaufanhebung und vom Raumzustand ab.
Dieses Verhalten wird als Taupunktabhängigkeit bezeichnet. Klassische passive Kühldecken werden genau dann leistungsschwach, wenn die Kühllast am höchsten ist.
Taupunktabschaltung
Viele Kühldecken-Regelungen enthalten einen Taupunktwächter (Kondensat-Sensor oder berechneter Grenzwert). Wird die Taupunkttemperatur unterschritten, drosselt das System automatisch die Kühlleistung oder schaltet ab. In der Praxis führt das zu hunderten Stunden pro Jahr ohne Kühlung, konzentriert auf die heißesten Perioden.
Lösungsansätze
Es gibt drei gängige Strategien im Umgang mit dem Taupunktproblem: Raumluftentfeuchtung (energieintensiv, erfordert Lüftungsanlage), erhöhte Vorlauftemperatur (reduziert Kühlleistung) oder Schutz der Kühloberfläche vor feuchter Luft durch eine infrarotdurchlässige Membran (Betrieb ohne taupunktbedingte Abregelung bei zulässigen Betriebsbedingungen mit Vorlauftemperaturen ab 8 °C).
Relevanz für die Praxis
Für Planer ist der Taupunkt eine zentrale Auslegungsgröße. Die Differenz zwischen der minimalen Vorlauftemperatur und dem Taupunkt der Raumluft bestimmt die maximal erreichbare Kühlleistung. Bei Räumen mit Fensterlüftung oder hohen internen Feuchtelasten (Besprechungsräume, Kantinen) ist die Taupunktproblematik besonders kritisch.
Bauherren vergleichen bei Kühldecken-Projekten nicht nur die nominale Kühlleistung, sondern die reale Leistung unter sommerlichen Bedingungen (26 °C, 60 Prozent relative Luftfeuchtigkeit). Der Unterschied zwischen Datenblatt und Realität kann ein Mehrfaches betragen.
Bei interpanel trennt eine infrarotdurchlässige, wasserdampfdichte Membran (MARC, Membrane Assisted Radiant Cooling) die kalte Fläche von der feuchten Raumluft, sodass ohne taupunktbedingte Abregelung bei zulässigen Betriebsbedingungen mit Vorlauftemperaturen ab 8 °C gekühlt werden kann.
FAQ
Häufige Fragen zum Taupunkt
Warum schalten klassische passive Kühldecken im Sommer ab?
An heißen Tagen mit hoher Luftfeuchtigkeit liegt der Taupunkt der Raumluft häufig über 16 °C. Klassische passive Kühldecken müssen dann die Vorlauftemperatur anheben oder abschalten, um Kondensation zu verhindern. Die Kühlleistung sinkt dadurch auf einen Bruchteil des Nominalwerts, genau dann, wenn die Kühlung am dringendsten benötigt wird.
Was bedeutet taupunktunabhängig bei Kühldecken?
Taupunktunabhängig bedeutet, dass das Kühlsystem auch bei hoher Luftfeuchtigkeit mit niedrigen Vorlauftemperaturen arbeiten kann, ohne taupunktbedingte Abregelung bei zulässigen Betriebsbedingungen. Bei membranbasierten Systemen schützt eine infrarotdurchlässige Membran die Kühloberfläche vor dem Kontakt mit feuchter Raumluft. Vorlauftemperaturen ab 8 °C sind damit möglich.
