Friedrichscarré Stuttgart.
Taupunktunabhängige Kühlsegel für Büros im Stuttgarter Zentrum. Hohe Kühlleistung bei geringer Deckenbelegung, hochabsorbierende Akustik, natürliche Fensterlüftung.
27 %
Geringe Deckenbelegung bei voller Kühlleistung
3,5 kg/m²
Ressourcen statt 11 bis 13 kg/m² bei Metallsegeln
αw 0,85
Hochabsorbierende integrierte Akustik
Projektdaten.
Projekt
Hohe Kühlleistung bei geringer Belegung.

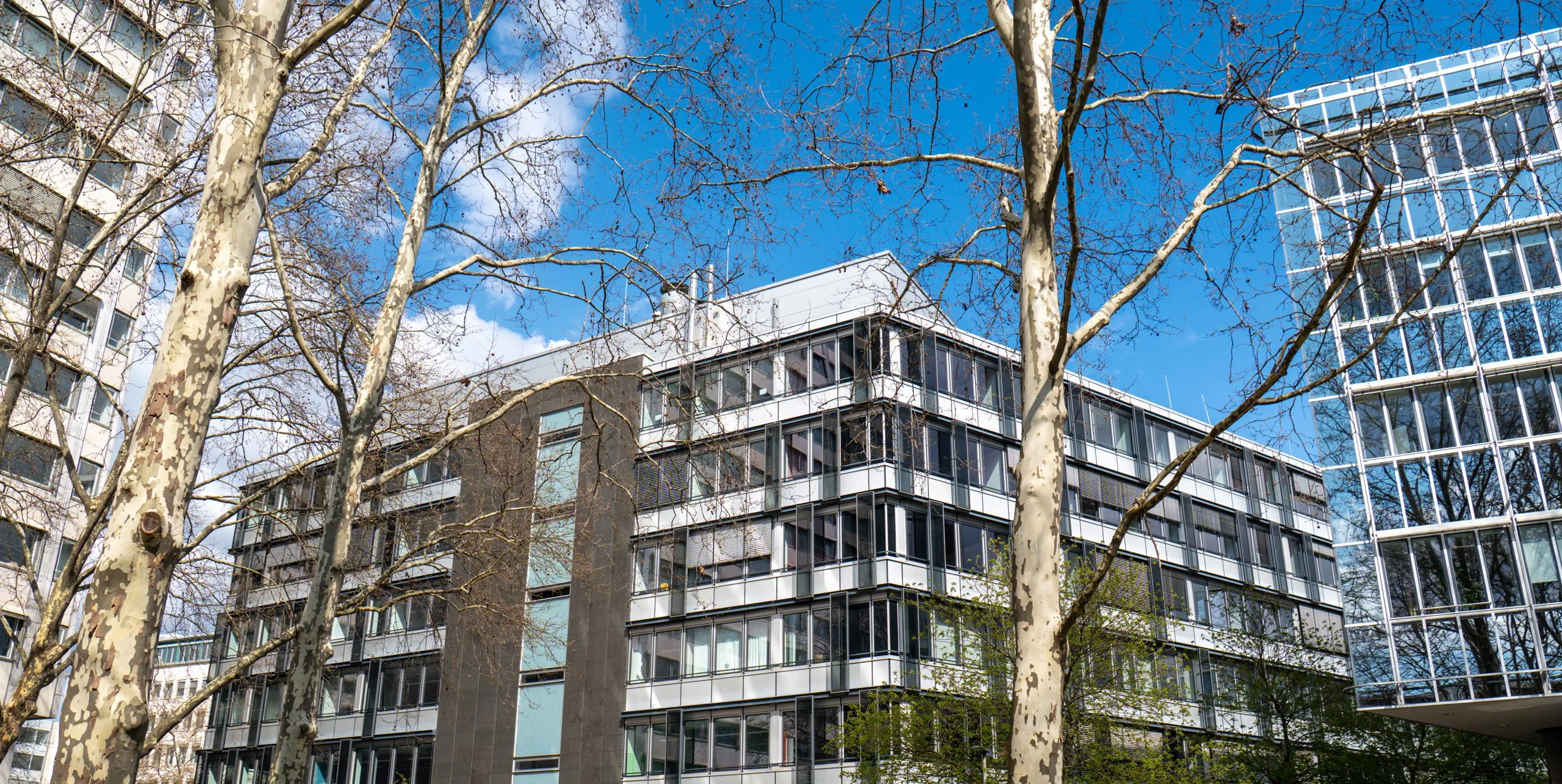

Im Zuge der Modernisierung wurde die 490 m² große Bürofläche der ESRI Inc. im Herzen Stuttgarts umfassend saniert. Ein zentrales Anliegen des Bauherrn war die Schaffung einer modernen, komfortablen und energieeffizienten Arbeitsumgebung. Besonders wichtig war dabei die Ausstattung mit einer leistungsstarken, taupunktunabhängigen Flächenkühlung, ergänzt um hohe akustische Wirksamkeit und eine möglichst geringe Deckenbelegung.

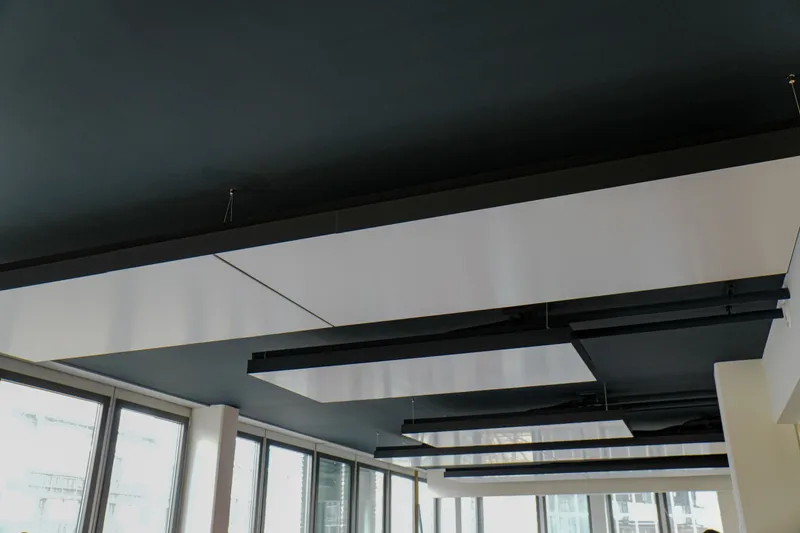

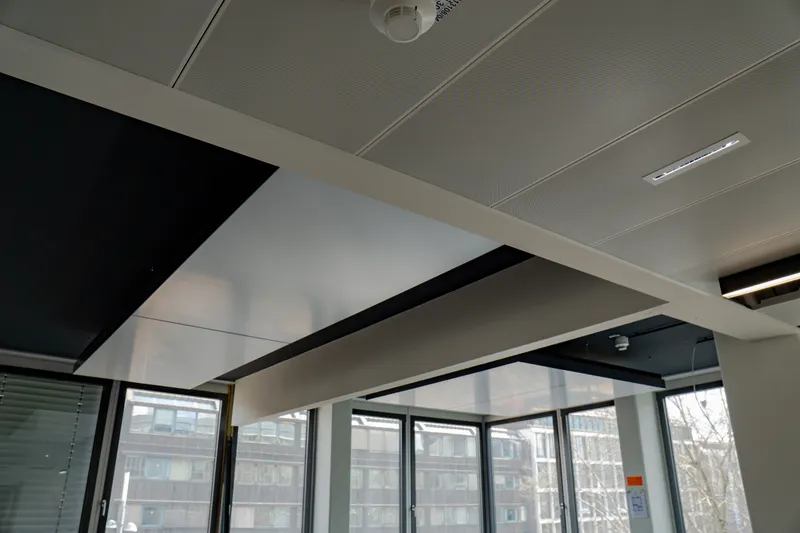

Die bestehende Betonkernaktivierung reichte nicht aus, um die gewünschte Kühlleistung zu erzielen. Deshalb wurde die Etage um die taupunktunabhängigen Kühlsegel von interpanel ergänzt. Installiert sind 58 Deckensegel mit einer Gesamtbelegungsfläche von nur 133 m², das entspricht rund 27 % der Bürofläche. Statt der typischen 11 bis 13 kg/m² Grundfläche sind hier nur etwa 3,5 kg/m² an Ressourcen verbaut.

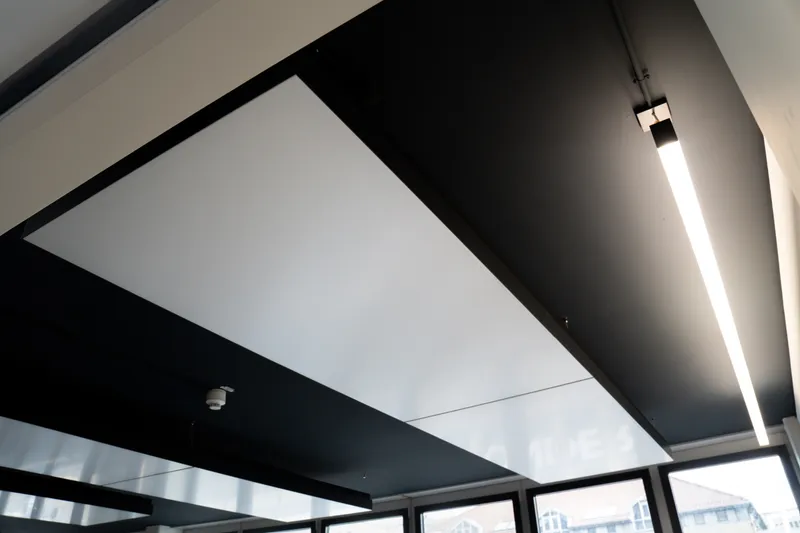

Die Kühlung über Strahlungsabsorption arbeitet mit Systemtemperaturen von 8/12 °C und liefert 12,2 kW, die Heizung 10,7 kW. Bereits ab 22 °C Raumtemperatur stehen bis zu 70 % der Kühlleistung zur Verfügung. Taupunktfühler oder Abschaltkontakte sind nicht installiert, sodass die Fenster zur Lüftung jederzeit ohne Systemausfall geöffnet werden können. Die hochabsorbierende integrierte Akustik erreicht αw = 0,85, die anthrazitfarbenen Rahmen in RAL 7021 fügen sich ideal ins Deckenbild.

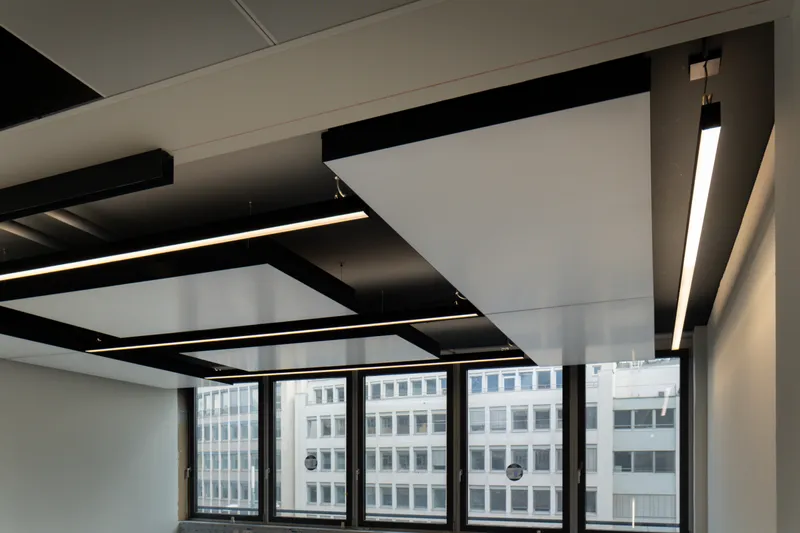

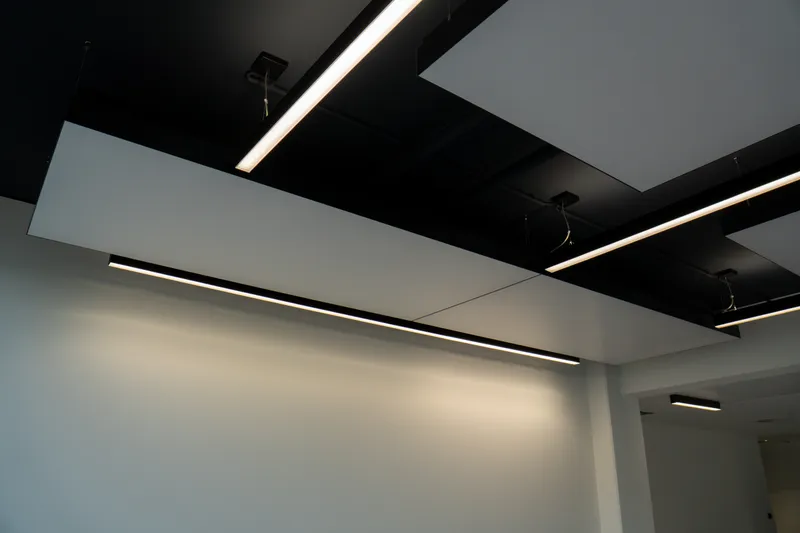

Durch eine energetisch-raumklimatisch gekoppelte Gebäudesimulation wurde die optimale, zu den Anforderungen des Nutzers passende Belegung ermittelt. Die interpanel-Deckensegel wurden über den Fachpartner Windmüller Technik angeboten und gemeinsam mit BBQS Engineering als Planer und BWK Architekten umgesetzt. Die Montage der vorgefertigten Klimapanels und Linearleuchten verlief reibungslos.

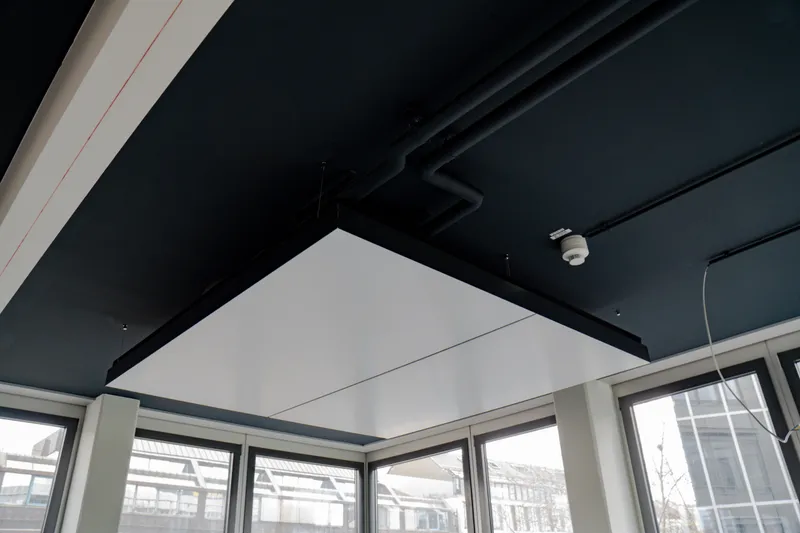

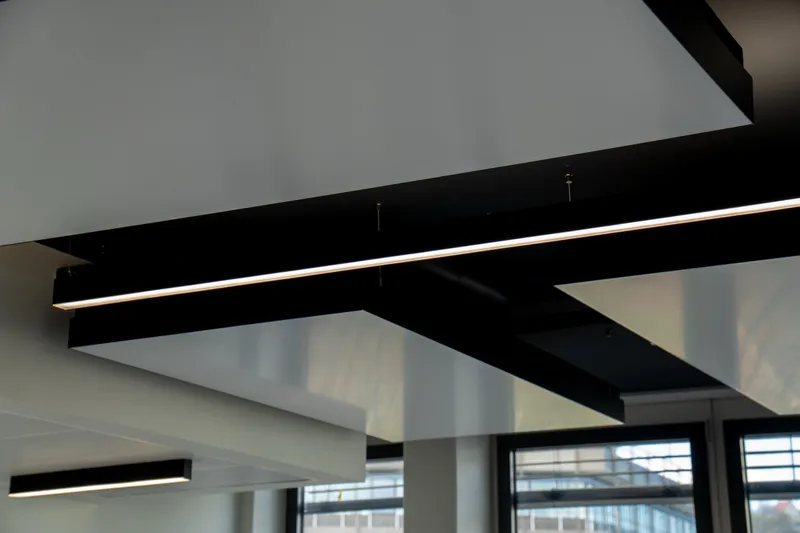

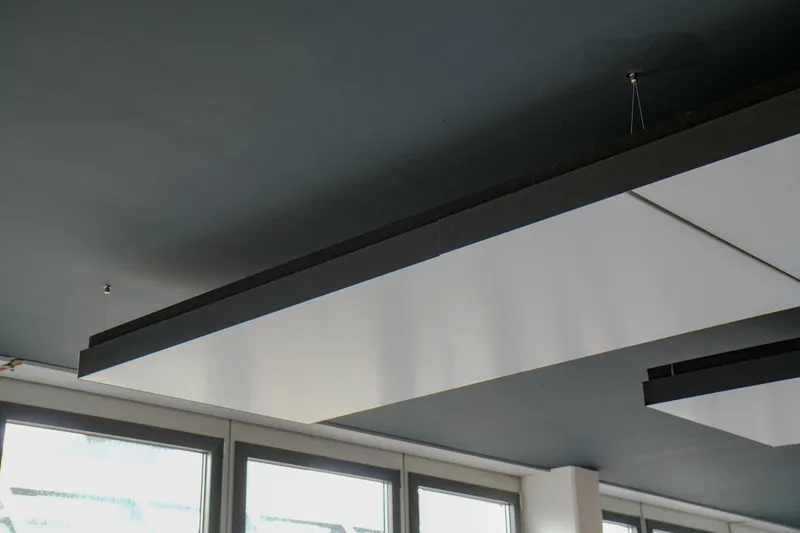

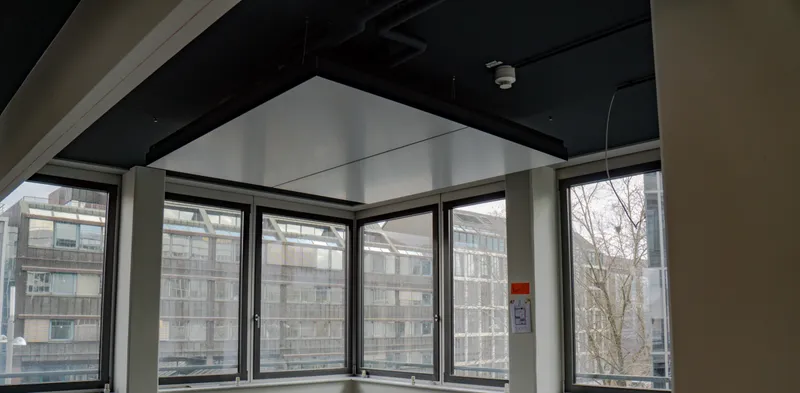

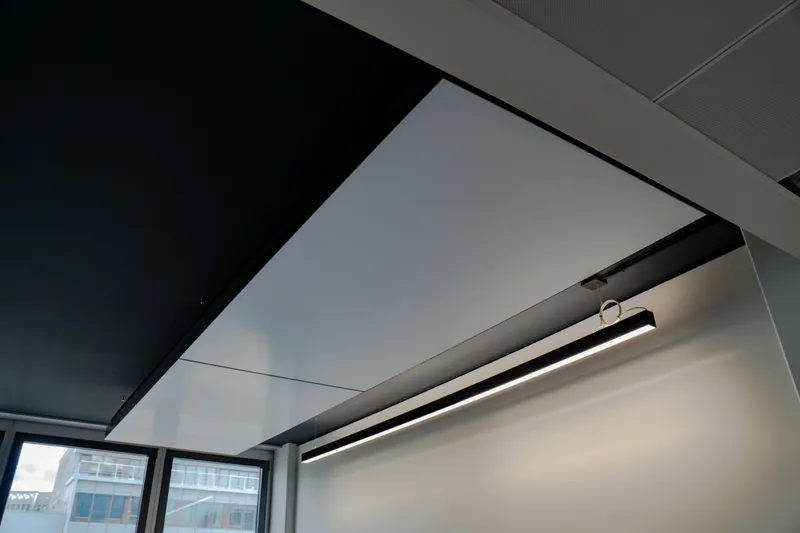

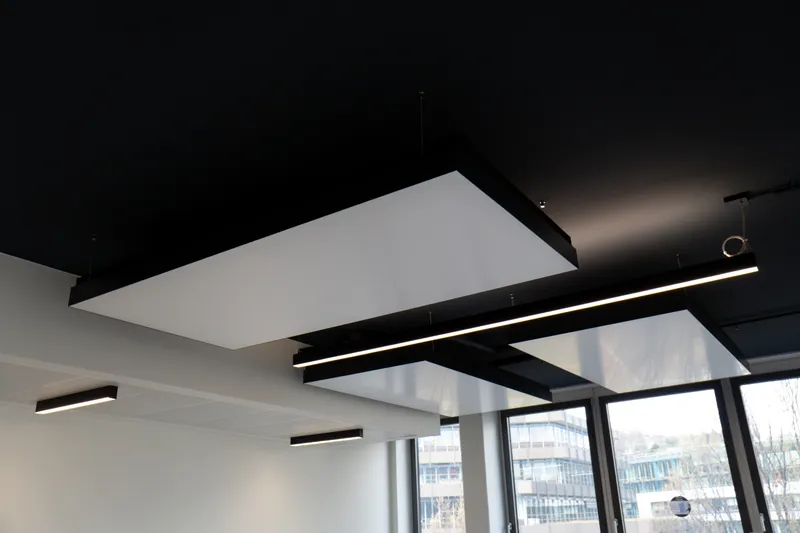

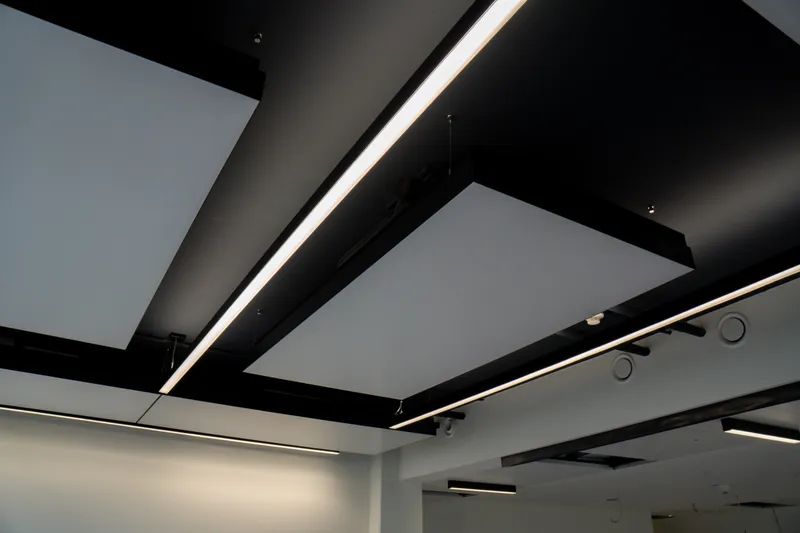

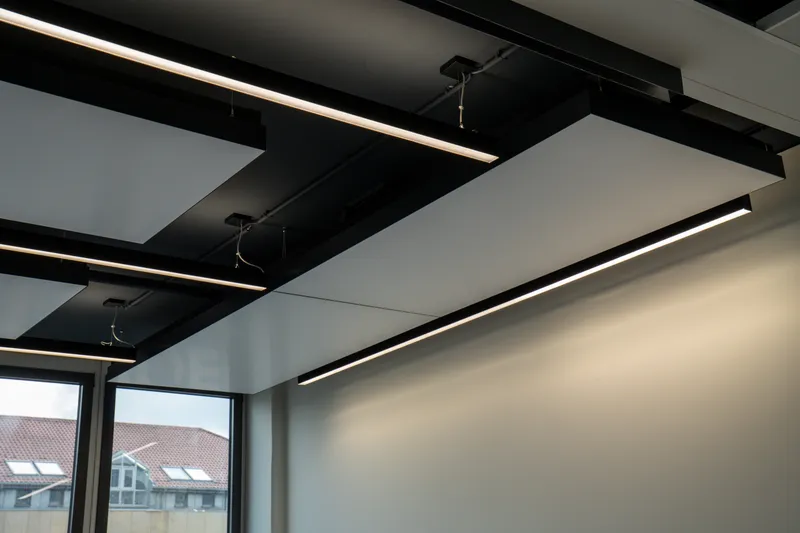

Bildergalerie.
