Kühldecke und Taupunkt: Wann konventionelle Systeme im Sommer abregeln

Der Taupunkt (auch Taupunkttemperatur) ist die Temperatur, auf die feuchte Luft bei gleichbleibendem Druck abgekühlt werden muss, damit der enthaltene Wasserdampf zu kondensieren beginnt. An diesem Punkt erreicht die relative Luftfeuchtigkeit 100 Prozent, die Luft ist mit Wasserdampf gesättigt. Trifft Luft auf eine Fläche, die kälter als ihr Taupunkt ist, schlägt sich Wasser nieder, derselbe Effekt wie an einer beschlagenen Fensterscheibe oder einem kalten Getränkeglas.

Näherungsweise lässt sich der Taupunkt aus Lufttemperatur und relativer Luftfeuchtigkeit über die Magnus-Formel bestimmen. Entscheidend für die Praxis ist, dass der Taupunkt mit beiden Größen steigt: mit der Temperatur und mit der Feuchte. Einige Beispielwerte für einen Büroraum:

An einem heißen Sommertag mit geöffnetem Fenster nimmt die Raumluft die Feuchte der Außenluft auf. Der Taupunkt klettert dann schnell in den Bereich von 17 bis 19 °C, und damit beginnt das eigentliche Problem der Kühldecke.

Weil ihre Oberfläche nicht kälter werden darf als der Taupunkt der Raumluft, sonst bildet sich Kondensat. Eine Kühldecke nimmt Wärme aus dem Raum auf, weil ihre Oberfläche kühler ist als die Personen und Flächen im Raum. Über die Hälfte der Leistung entsteht dabei durch Strahlungsaustausch, der Rest durch natürliche Konvektion an der kühlen Fläche. Je kälter die Oberfläche, desto höher die Leistung. Bei konventionellen Kühldecken zieht genau hier der Taupunkt eine harte Grenze.

Damit kein Kondensat entsteht, wird die Vorlauftemperatur des Kühlwassers bei konventionellen Kühldecken üblicherweise nicht unter etwa 18 °C abgesenkt. Die Oberfläche liegt dann einige Grad darüber. Zusätzlich ist je Raum eine Taupunktüberwachung erforderlich: Ein Taupunktfühler ist in die Einzelraumregelung eingebunden und greift ein, sobald die Oberflächentemperatur dem Taupunkt zu nahe kommt.

Geprüft wird die Leistung einer Kühldecke nach DIN EN 14240 in einem genormten Prüfraum, und zwar bei einer Untertemperatur von 8 Kelvin zwischen Raum und mittlerer Wassertemperatur. Geschlossene, fugenlose Systeme wie klassische Gipskarton-Kühldecken erreichen dabei typischerweise rund 72 W/m², bezogen auf die aktive Kühlfläche. Dieser Wert gilt jedoch nur unter den genormten Prüfbedingungen und nicht zwangsläufig im sommerlichen Realbetrieb.

Weil der Taupunkt der Raumluft an schwülen Tagen steigt: Die Vorlauftemperatur muss angehoben werden, die nutzbare Untertemperatur schrumpft, und die Leistung sinkt. Die Kühlleistung wächst mit der Untertemperatur, also der Differenz zwischen Raum und Kühlfläche. Bei 26 °C Raumtemperatur und 18 °C Vorlauf steht eine ausreichende Differenz zur Verfügung. Steigt der Taupunkt der Raumluft jedoch auf 18,9 °C (26 °C, 65 Prozent Feuchte), muss die Oberfläche einer konventionellen Kühldecke darüber bleiben. Die Vorlauftemperatur wird angehoben, die nutzbare Untertemperatur schrumpft, und die Leistung sinkt entsprechend.

Entscheidend ist der Zeitpunkt: Hohe Außentemperatur und hohe Luftfeuchtigkeit treten häufig gemeinsam auf. Die konventionelle Kühldecke verliert also genau dann an Leistung, wenn die Kühllast ihren Höhepunkt erreicht. Über ein ganzes Jahr summieren sich so Hunderte Stunden mit reduzierter oder ausgesetzter Kühlung. In dynamischen Gebäudesimulationen zeigt sich dieser Effekt deutlich: Wo ein taupunktabhängiges System viele Stunden im Jahr abregeln muss, kühlt das taupunktunabhängige System durchgehend weiter.

Mit dem taupunktabhängigen System lag der Raum an rund 862 Stunden im Jahr über 26 °C, mit dem membranbasierten an keiner. Wie groß der Unterschied über ein ganzes Jahr ausfällt, zeigt eine validierte instationäre Gebäudesimulation (IDA ICE, Randbedingungen nach DIN 4108-2 und VDI 2078) für ein 30-m²-Büro in Berlin mit Fensterlüftung. Das taupunktabhängige System musste die Vorlauftemperatur im Sommer wiederholt anheben, wodurch die Temperaturdifferenz zwischen Kühlfläche und Raumluft zeitweise auf 0 bis 4 Kelvin sank. Das membranbasierte System hielt dagegen eine Differenz von rund 16 Kelvin.

Im Ergebnis überschritt der Raum mit dem taupunktabhängigen System an rund 862 Stunden im Jahr die 26 °C, mit dem membranbasierten an keiner. Den sommerlichen Wärmeschutz nach DIN 4108-2 (zulässige Übertemperatur rund 500 Kelvinstunden) verfehlte das konventionelle System mit über 1.100 Kelvinstunden deutlich, das membranbasierte hielt ihn ein.

Trotz der niedrigen Oberflächentemperatur bleibt die kühle Decke behaglich. DIN EN ISO 7730 lässt für eine kühle Decke eine deutlich größere Strahlungstemperatur-Asymmetrie zu als für eine warme, in den höchsten Komfortklassen bis etwa 14 Kelvin, weil der Mensch es gewohnt ist, Körperwärme nach oben abzustrahlen.

Im Umgang mit dem Taupunkt gibt es drei grundsätzliche Wege: die Raumluft entfeuchten, die Vorlauftemperatur anheben oder die Oberfläche von der Luft trennen.

1. Die Raumluft entfeuchten. Eine Lüftungsanlage mit Entfeuchtung senkt die Feuchte und damit den Taupunkt. Das funktioniert, kostet aber viel Energie und schließt Fensterlüftung praktisch aus, weil jedes geöffnete Fenster wieder Feuchte hereinbringt.

2. Die Vorlauftemperatur anheben. Das ist der einfachste Weg, beim Komfort aber der teuerste: Kondensat wird vermieden, indem Kühlleistung geopfert wird, und zwar genau in der Spitzenlast.

3. Die Oberfläche von der Luft trennen. Hier setzt die membranbasierte Technologie an. Eine infrarotdurchlässige Membran umschließt das Kühlregister: Wärmestrahlung durchdringt sie und wird vom kalten Register absorbiert, die feuchte Raumluft erreicht die kalte Oberfläche jedoch nicht. Im bestimmungsgemäßen Betrieb bildet sich an der Kühlfläche deshalb kein Kondensat, und eine taupunktbedingte Abschaltung entfällt.

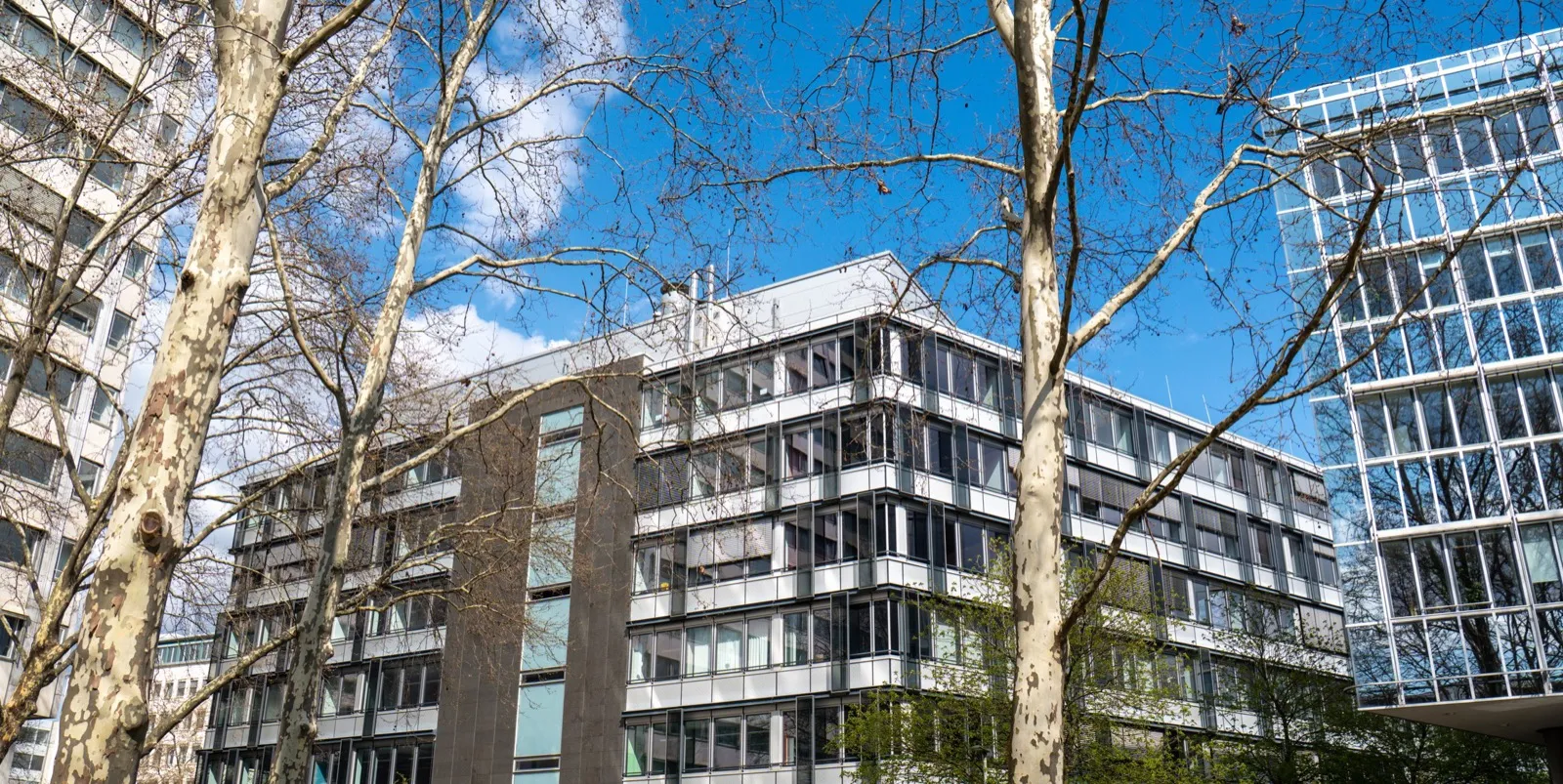

interpanel nutzt dieses am Fraunhofer-Institut für Bauphysik entwickelte Prinzip. Die Vorlauftemperatur lässt sich bis auf 6 °C absenken, und die große Untertemperatur sorgt für entsprechend hohe Leistung. Damit erreicht das Klimapanel bis zu 245 W pro Element und die Klimaleuchte bis zu 391 W pro Element (inklusive Abführung der LED-Abwärme), taupunktunabhängig und ohne Abregelung im feuchten Sommer. Eine Taupunktüberwachung zur Leistungsbegrenzung ist nicht erforderlich, und Fensterlüftung ist kein Kompromiss mehr.

Bei 21 bis 22 °C bringt eine taupunktunabhängige Kühldecke noch hohe Leistung, eine konventionelle kaum, ein oft übersehener Vorteil. Konventionelle Kühldecken kühlen unter etwa 24 °C kaum noch: Die Differenz zwischen Vorlauf (mindestens 18 °C) und Raum wird klein, und wegen des Taupunkts lässt sich der Vorlauf nicht weiter absenken. Eine behagliche Raumtemperatur von 21 bis 22 °C lässt sich so kaum aktiv halten.

Eine taupunktunabhängige Kühldecke arbeitet dagegen typischerweise mit 8 °C Vorlauf und 12 °C Rücklauf. Damit bleibt auch bei 21 bis 22 °C Raumtemperatur eine große Untertemperatur und entsprechend hohe Kühlleistung erhalten. Das System hält damit genau den Komfortbereich, in dem konventionelle Kühldecken kaum noch Leistung bringen.

Für die Auslegung zählt nicht der Datenblattwert, sondern die reale Leistung unter den ungünstigen Sommerbedingungen des konkreten Projekts. Ein fairer Vergleich setzt deshalb nicht die genormten 8 Kelvin Untertemperatur an, sondern reale Sommerbedingungen wie 26 °C bei 60 Prozent relativer Luftfeuchtigkeit. Prüfstandswert und reale Leistung können sich um ein Mehrfaches unterscheiden.

Besonders kritisch ist die Taupunktproblematik bei Räumen mit Fensterlüftung oder hohen internen Feuchtelasten, etwa Besprechungsräumen, Kantinen oder dicht belegten Büros. Hier lohnt eine dynamische Kühllastbetrachtung, die den Lastverlauf und das Abregelverhalten über das Jahr sichtbar macht.

Planungsunterlagen anfordern oder Projekt besprechen.

Fachliche Grundlagen: DIN EN 14240 (Prüfung der Kühlleistung von Kühldecken, Messung bei 8 K Untertemperatur); Bundesverband Flächenheizungen und Flächenkühlungen e.V., „Normen, Technik, Wissenswertes"; membranbasierte Kühlung nach dem am Fraunhofer-Institut für Bauphysik (IBP) entwickelten Prinzip. Taupunktwerte nach Magnus-Näherung. Angaben dienen der fachlichen Orientierung; maßgeblich ist die jeweils gültige Normfassung.
