Kühllastberechnung für Kühldecken: Warum die Methode entscheidet

Die Kühllast ist die Wärmemenge, die ein Kühlsystem zu einem bestimmten Zeitpunkt aus dem Raum abführen muss, um die gewünschte Raumtemperatur zu halten. Sie setzt sich zusammen aus:

Externe Lasten: Solare Einstrahlung durch Verglasung, Wärmeleitung durch Außenbauteile, Infiltration warmer Außenluft.

Interne Lasten: Wärmeabgabe durch Personen (80 bis 120 W pro Person), Beleuchtung (10 bis 25 W/m²), Geräte (Computer, Drucker, Monitore: 15 bis 40 W/m²).

Die Kühllast ist keine konstante Größe. Sie ändert sich im Tagesverlauf (Sonnenstand, Belegung), im Jahresverlauf (Sommer vs. Winter) und je nach Raumnutzung (Besprechung mit 10 Personen vs. Einzelbüro).

Sensible Kühllast ist die Wärme, die die Raumlufttemperatur direkt erhöhen würde: Sonneneinstrahlung, Gerätewärme, Körperwärme.

Latente Kühllast entsteht durch Feuchteeintrag: Personen geben pro Stunde 50 bis 100 g Wasser an die Raumluft ab. Offene Fenster bringen feuchte Außenluft herein. Latente Lasten erhöhen nicht die Temperatur, aber die Luftfeuchtigkeit.

Faustformeln: Schnell, aber ungenau

Faustformeln wie „50 W/m² für Büros" oder „Raumfläche × Korrekturfaktor" liefern eine grobe Orientierung. Für eine Auslegung sind sie nicht geeignet. Die reale Kühllast eines Büros hängt von Fassadenorientierung, Verglasungsanteil, Sonnenschutz, Belegung und Geräteausstattung ab. Zwei Büros im gleichen Gebäude können sich in der Kühllast um den Faktor 3 unterscheiden.

Stationäre Berechnung: Der Worst Case

Die klassische Kühllastberechnung nach VDI 2078 (stationär) rechnet mit dem heißesten Zeitpunkt des Jahres und den maximalen gleichzeitigen Lasten. Alle Geräte laufen, alle Plätze besetzt, die Sonne steht im ungünstigsten Winkel. Das Ergebnis: die maximale Kühllast, die theoretisch auftreten kann.

Das Problem: Dieser Worst Case tritt in der Praxis selten oder nie ein. Die Anlage wird für wenige Stunden im Jahr dimensioniert und läuft den Rest der Zeit weit unter Nennleistung. Anlagen, die auf den stationären Worst Case ausgelegt werden, sind häufig größer dimensioniert, als es der reale Lastverlauf erfordert, wie stark, hängt vom jeweiligen Gebäude ab.

Dynamische Gebäudesimulation: Minutengenau durch das Jahr

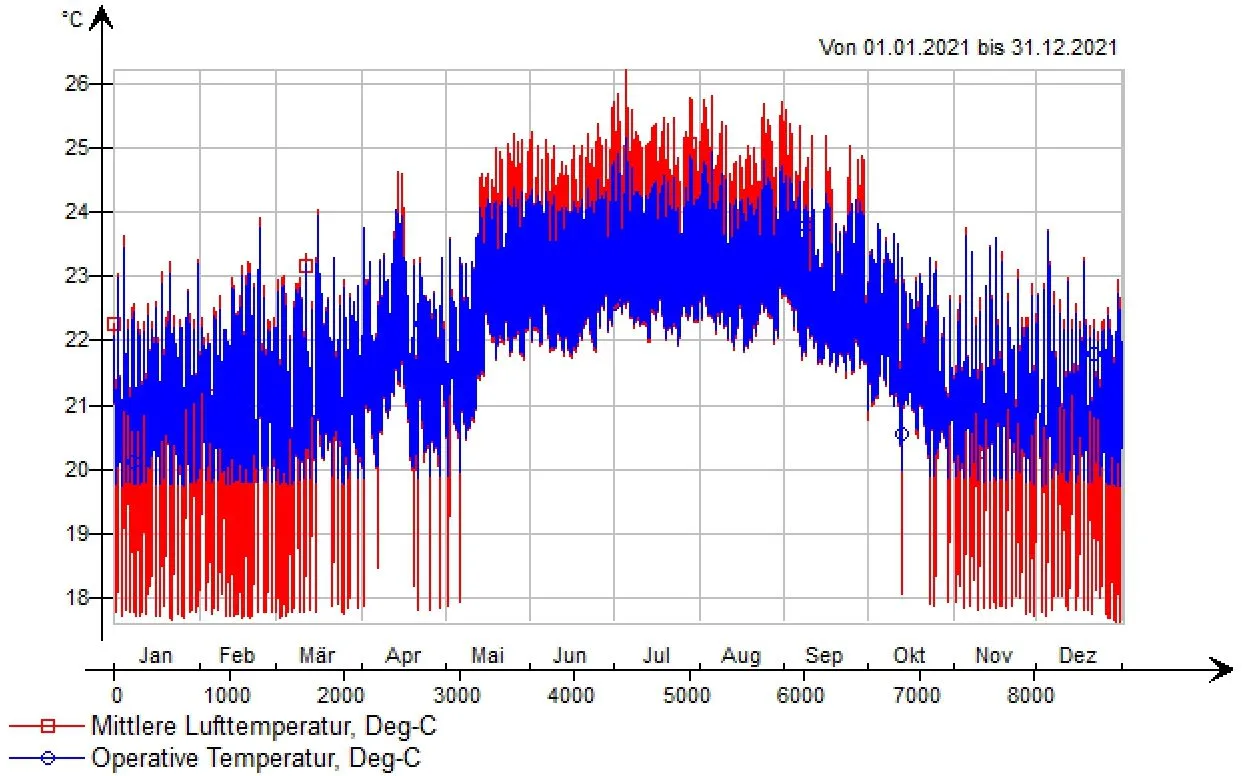

Instationäre Simulationen (z. B. mit IDA ICE) berechnen den Wärmehaushalt eines Gebäudes minuten- oder stundenweise über ein ganzes Jahr. Eingangsdaten sind:

• Reale Wetterdaten (Testreferenzjahre oder standortspezifische Daten)
• Gebäudegeometrie und Bauteilschichten
• Verglasungseigenschaften (g-Wert, U-Wert, Orientierung)
• Sonnenschutzsteuerung (wann fahren die Jalousien runter?)
• Belegungsprofile (wann sind wie viele Personen im Raum?)
• Geräteprofile (wann läuft welche Technik?)
• Lüftungsverhalten (wann wird das Fenster geöffnet?)

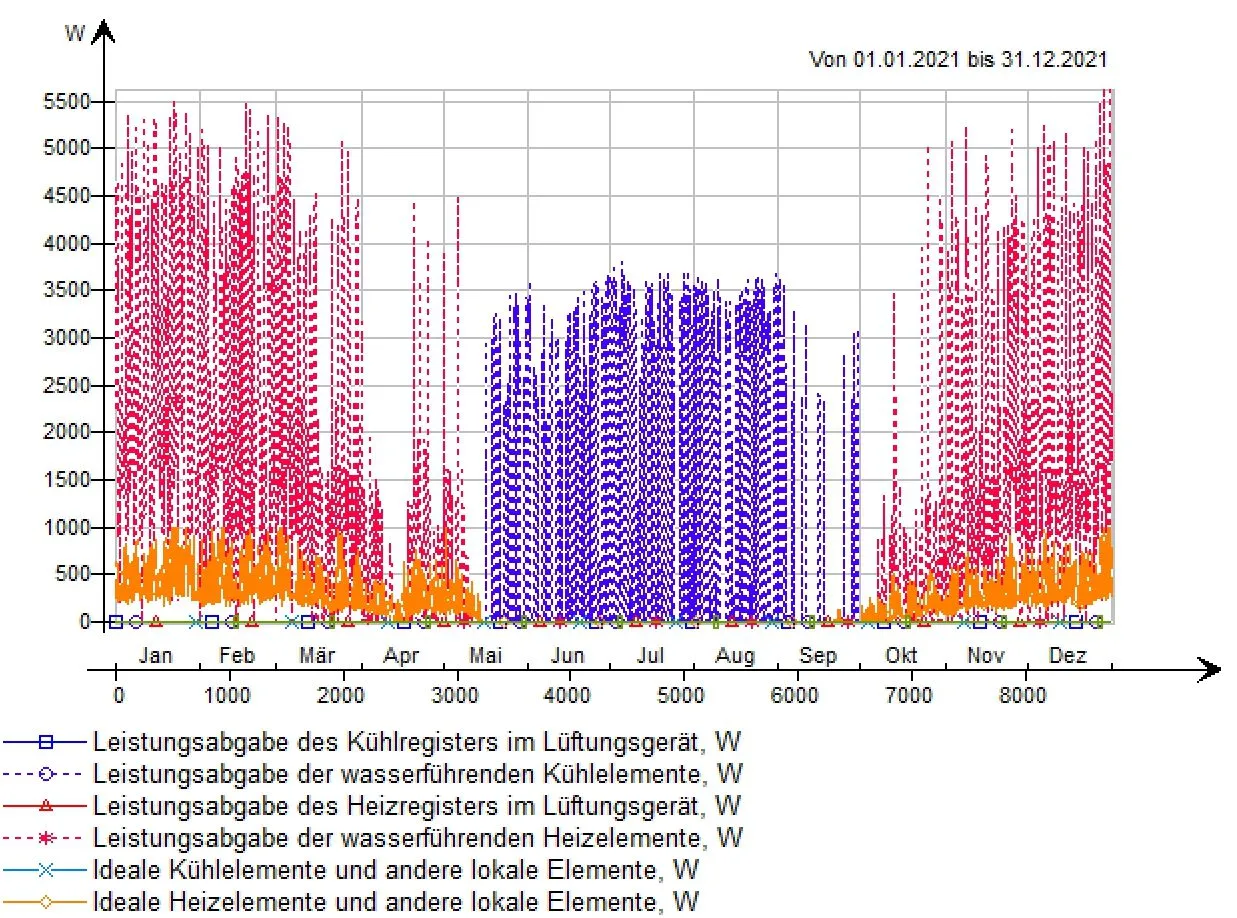

Das Ergebnis ist ein zonenweises Lastprofil über 8.760 Stunden. Es zeigt nicht nur die Spitzenlast, sondern auch, wie oft und wie lange welche Last tatsächlich auftritt. Bewertet wird gegen ein zulässiges Maß an Übertemperatur, für Nichtwohngebäude rund 500 Kelvinstunden pro Jahr nach DIN 4108-2.

Eine dynamisch berechnete Kühllast liegt typischerweise 30 bis 50 Prozent unter der stationär berechneten. Das hat direkte Auswirkungen:

Kleinere Kälteanlage: Weniger Nennleistung bedeutet geringere Investitionskosten für Wärmepumpe oder Rückkühler.

Weniger Kühlfläche: Wenn die reale Last kleiner ist als angenommen, reicht eine geringere Deckenbelegung aus. Bei interpanel Projekten genügen typischerweise 20 bis 35 Prozent der Deckenfläche, um die volle Heiz- und Kühllast abzudecken.

Niedrigere Betriebskosten: Richtig dimensionierte Anlagen laufen in einem effizienteren Betriebspunkt. Überdimensionierte Anlagen takten häufig (an/aus-Zyklen), was den Verschleiß erhöht und die Effizienz senkt.

Präzisere Planung: Zonenweise Lastprofile ermöglichen eine differenzierte Auslegung. Ein Nordbüro braucht weniger Kühlleistung als ein verglaster Südbesprechungsraum. Die Simulation zeigt genau, wo wie viel Leistung benötigt wird.

Eine reine Kühllast-Zahl sagt noch nicht, ob die Anlage den Raum im Sommer auch wirklich auf Temperatur hält. Bei taupunktabhängigen Kühldecken hängt die nutzbare Leistung von der Raumluftfeuchte ab. Sinkt die Oberflächentemperatur unter den Taupunkt der Raumluft, bildet sich Kondensat. Zum Schutz hebt die Regelung die Vorlauftemperatur an, meist mit Sicherheitsabstand.

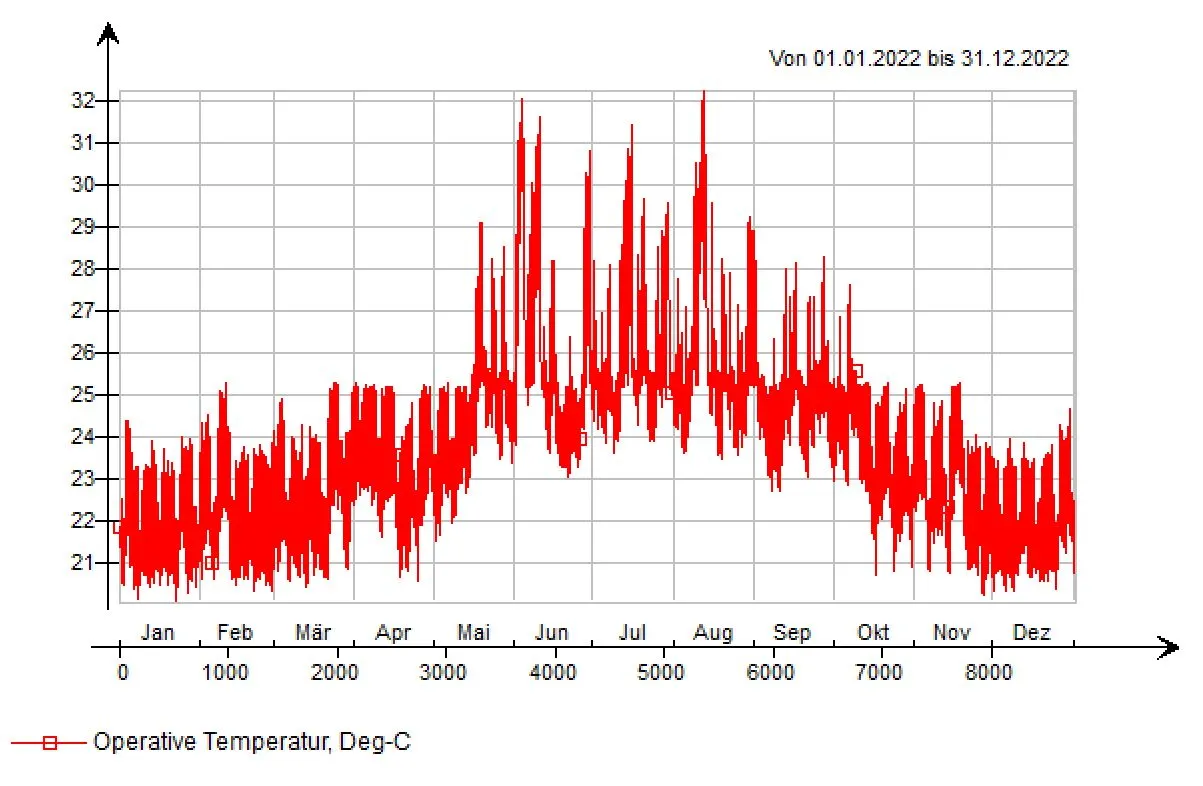

In feuchten Phasen, besonders bei Fensterlüftung mit feuchter Außenluft, regelt das System dann ab. Die installierte Kühlleistung steht auf dem Papier, kommt aber nicht im Raum an. Erst eine gekoppelte Simulation aus Raumklima und thermischer Dynamik macht das sichtbar: In einem Berliner Bürobeispiel mit Fensterlüftung steigt die Raumtemperatur trotz vorhandener Kühldecke über die Zielwerte, weil die Taupunktregelung wiederholt eingreift.

Wer die Kühllast nur statisch und ohne Feuchtekopplung rechnet, übersieht diesen blinden Fleck. Die interpanel Deckensegel arbeiten über die MARC-Membran ohne taupunktbedingte Abregelung bei zulässigen Betriebsbedingungen und sind von dieser Drosselung unabhängig. Die geprüfte Leistung steht damit im Auslegungsfall zur Verfügung.

Die Spitzenkühllast hängt auch davon ab, wie viel Wärme das Gebäude selbst zwischenspeichert. Schwere Bauteile wie sichtbare Betondecken oder Estrich puffern Wärme und geben sie zeitversetzt ab. Die Lastspitze fällt niedriger aus und verschiebt sich in den Abend.

Leichte Konstruktionen, etwa abgehängte Gipskartondecken, speichern kaum. Die Raumtemperatur steigt schneller, die Kühlung muss früher und mit mehr Leistung eingreifen. Eine instationäre Simulation bildet diese Speichereffekte ab, eine statische Spitzenwertrechnung kann das nicht.

interpanel führt für jedes Projekt eine instationäre Gebäudesimulation durch. Die Simulation basiert auf IDA ICE und berücksichtigt alle relevanten Eingangsdaten: Gebäudegeometrie, Bauteilaufbauten, Verglasungen, Sonnenschutz, Belegung, Geräte und Lüftungsverhalten.

Das Ergebnis: Ein stundenweises Lastprofil für jede Zone, das als Grundlage für die Auslegung der Deckensegel und der Kälteerzeugung dient. Keine Überdimensionierung, keine Annahmen, sondern berechnete Werte.

Wer nach Faustformel oder stationär rechnet, baut zu große Anlagen und zahlt zu viel. Dynamische Gebäudesimulation liefert präzisere Lastprofile, führt zu kleineren Anlagen und senkt Investitions- und Betriebskosten.

Für die Auslegung von Kühldecken ist die dynamische Berechnung besonders relevant, weil sie zeigt, welche Deckenbelegung tatsächlich ausreicht und wo Kühlung gebraucht wird.

VDI 2078 (Berechnung der thermischen Lasten und Raumtemperaturen, statische und instationäre Verfahren); DIN EN 14240 (Kühlleistung). interpanel-Leistungswerte nach DIN EN 14240. Maßgeblich ist die jeweils gültige Normfassung.
